2018.12.13 おやすみホームシアター再生化計画

おやすみホームシアター再生化計画

修理不可能な『おやすみホームシアター』を再生いたします。修理ご希望の方は、お問い合わせより、ご連絡ください。

★キッカケは、、、


タカラトミー製のおやすみホームシアターというおもちゃの修理依頼を受けることがあります。このおやすみホームシアターは、対象年齢が、0歳児からで夜寝かしつける際に、傍らに設置投影される映像と流れるオルゴール音で、すやすやと眠るという代物になります。大人でも電子オルゴールに癒され眠りに付くこと間違いなしです。

★修理の状況は、、、


診察の結果、制御用の集積回路（半導体IC）が動いていないので、修理不可能という事案が数件ありました。制御ICは、プリント基板にくっついてて替えのパーツは入手できません。メーカーの保障期間は、６ヵ月。新品は、4500円から5500円程。（2018年3月 Amazon調べ）有償修理するのだったら、替えを購入してしまうかもしれません。残念ながら、修理不可能な、おやすみホームシアターは破棄されてしまうかもしれません。今までがんばってきたおもちゃを廃棄する事態は、おもちゃドクターとしては、悲しい限りです。

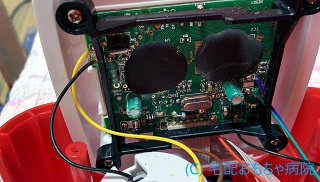

その集積回路というのは、↓下図の黒い盛り上がったところの中。

★そこで考えました。


パーツが入手できないのであれば、自分で作ってしまおう！ついでにママにも使いやすいように機能を追加しよう！費用も可能な限り抑えよう！

★要件を整理します。

基本操作は、そのまま。機能も基本、そのまま。

●追加機能

  1. 電子オルゴールの曲は、自分の好きな音楽をCDから取り込めるようにする。
  2. 音源ファイルは、利便性からパソコンで扱うことができ、メディアは市販のマイクロSDカードとする。
  3. マイクロSDカードへ保存された曲を入れ替えることによって、好きな曲を入れ替えることができる。
  4. 音源ファイルは、MP3かWAV形式ファイルとする。

●改善機能

  1. 電池容量低下が分かるように、起動時に日本語で容量低下をアナウンスする。
  2. 物理的な電源スイッチを導入し、電池の消耗を抑える。
  3. 導入コストパーツ代金の1500円（暫定目標）まで
  4. 納期は、3ヵ月。（受注生産とする）
  5. アフターのサポート作業は、有期にて無償で責任を持って行う。

●その他

  1. 導入コストパーツ代金の1500円（暫定目標）まで。
  2. 納期は、3ヵ月。（受注生産とする）
  3. アフターのサポート作業は、有期にて無償で責任を持って行う。

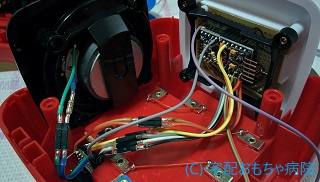

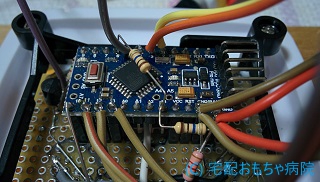

★完成品


概観は、そのまま。操作パネルもそのままで使用方法を少し変更。

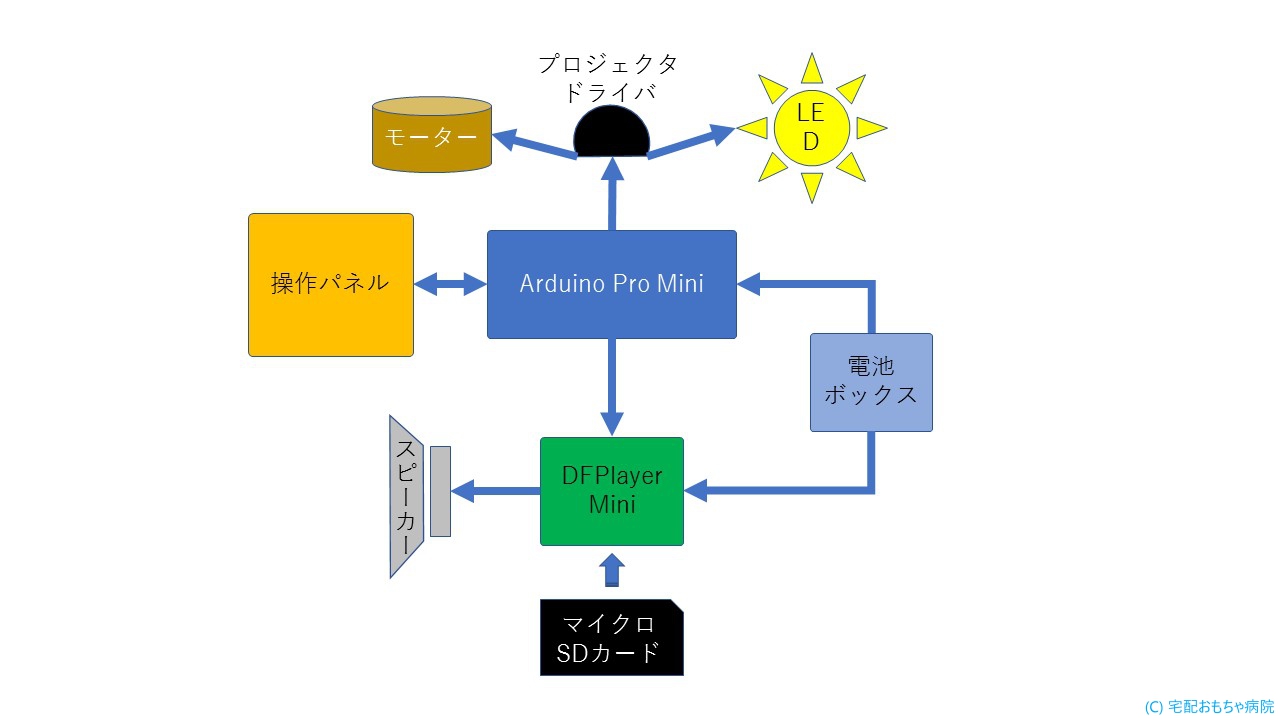

ブロック図

★特徴

  • オルゴールやお好きな曲など自由にお持ちのCDから曲を選ぶことができます。
  • マイクロSDカードにMP3/WAVというファイルで音楽を保存します。
  • マイクロSDカードを差替えるだけで、ご自身の好きな音楽もお聴きになれます。
  • マイクロSDカードの挿入口は、電池ボックス横になります。
  • 単2乾電池4本以外に単3の充電池を変換アダプターを使ってご理由でき経済的です。
  • 15分/30分/45分のおやすみタイマー機能はそのまま利用できます。
  • 曲のスキップ/バックの他に一時停止/再生ができます。一時停止時は、ディスク映像の投影も停止します。
  • ボリュームアップ/ダウンもそのままできます。
  • 電池切れが近いときは、お知らせのアナウンスが流れます。
  • お手持ちの専用ディスクの映像がそのまま投影できます。
  • ディスクの電子メロディは、演奏しませんが、代わりにマイクロSDカードの音楽を演奏します。

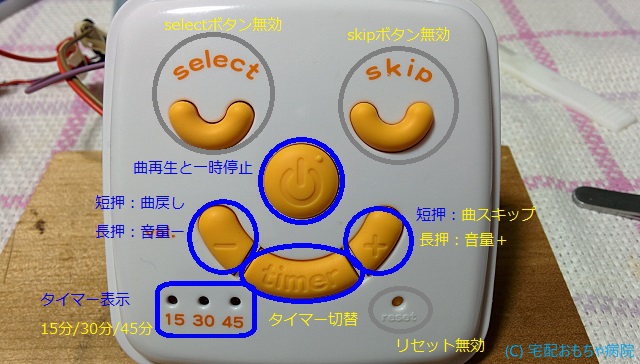

  • 前面の操作パネルの電源ボタンは、曲再生/一時停止ボタンとし、主電源は、裏の取って裏にスライドスイッチで操作します。

★マイクロSDカードのご準備について

お聞きになりたいCDとマイクロSDカードをお送り頂き、セットアップできたマイクロSDカードとCDを返送します。使用できるマイクロSDカードは、32GBまでの容量となります。演奏時間と費用を考えると、4GBをお薦めしますが、お手持ちがなければ、代行で購入もできます。

保存する音楽ファイルのファイル構造が専用のため、セットアップは、おもちゃ病院側で行います。著作権保護の観点から、必ずご自身でお持ちのCDをご利用ください。著作権に抵触する恐れのあった場合は、セットアップをお断りする場合があります。

★目の保護について

演奏途中でディスクの扉が開いても演奏はストップしません。また投影用の光も停止しません。演奏途中での扉の開閉は、目の保護の観点から禁止します。※下記、お約束事を参照ください。

★お約束事項

ご使用に際しては、細心の注意を払ってください。本製品は、安全にご使用頂けるよう品質確認やテストを行っておりません。従って、ご使用に際し、本製品に起因した如何なる損害やお怪我に対しても、損害の賠償はできません。たとえ、本製品の仕様変更、改修が原因だとしても如何なる損害やお怪我に対しても賠償できません。

★目下モニターユーザ募集中

お問い合わせよりご希望の旨、連絡をお願いします。往復の送料は、こちら側で負担をします。2週間のご利用をお願いし、事前に感想を頂きたい内容をお知らせします。
