当医院では、たまごっちユニのシリコンボタン交換の依頼をお受けしておりますが、ご自身でシリコンボタンを交換したいという方もおられます。

以前は、シリコンボタンのみ単体でお譲りしてはいなかったのですが、ご要望がかなり多く、日に日に『何とか譲って貰えないか？』という要望が増えシリコンボタンを通信販売コーナーで販売することを決意しました。

ですが、通信販売コーナーでも注意喚起しておりますが、たまごっちユニのシリコンボタン交換は難しいです。

自分ならできるんじゃないか！？

アメーバブログの当医院からシリコンボタンを購入された方の紹介記事をみて、『簡単じゃん！』と考えを持たれた方も多いです。

何度も言いますが、簡単ではありません。

それなりの技術と工具が必要です。

ここまで注意喚起をしても強行される方が後を絶たず、

『手に負えません。何とかしてもらえないでしょうか？』

と悲痛なヘルプ要請があります。

それもたくさんです。ざっと書いてみます。

• 分解に失敗し液晶モジュールのFPCケーブルのコネクタを破損してしまった。
• 分解に失敗しスピーカーの導線をちぎってしまった。
• 本体のネジを潰して外せなくなった。←本記事の内容です。
• 分解に失敗し液晶が写らなくなった。
• 分解に失敗しBボタンが効かなくなった。

さて、本題です。

本記事は、そんなヘルプ要請のあった方で、適切なサイズ規格のプラスドライバーを持ってなかったらしく、本体のネジを潰して外せなくなったそうです。

事前に拝見した潰れ具合の画像がこちらです。

おおおー！

ダメダメ、ダメー！

潰れたネジじゃなくて、バッテリーの位置がズレているじゃん。

危険！

バッテリーパックの両面テープが剥がれて本体内部でゴロゴロしていたはずです。

リポバッテリーの外装破損の衝撃が内部にもおよび発火/爆発するかもだよ。

ネジ潰れのおかげで、当医院に依頼がありバッテリーパックの対処もできます。

では、早速診断しましょう。

鉄製のネジで、簡単に削れて潰れます。

ここを潰してしまうと、もう何もできなくなります。

既に交換用のシリコンボタンを複数個購入されておられたので、ヘルプ要請をお受けすることにしました。

当医院は、初代たまごっちなどの潰れたネジ外しもお受けしております。

この手の潰れたネジ外しは、大好物です。( ‘༥’ )

ネジ外しに挑戦してみるも、みるみるうちに削れます。

がんばります。ᕙ( ‘ω’)ᕗ

やっと出てきました。

これでシリコンボタンを交換できるようになりました。

4本あるネジのうち、2本で潰れています。

適切なサイズのドライバーを使っていなかったのかもしれません。

4本とも新品のネジに交換しておきます。

ななめってる。

そうバッテリーパックが。

バッテリーパックの両面テープの糊がはみ出ており、バッテリーパックの外装もUSBコネクタに衝突しています。

幸いショットキーバリアダイオードには触れておらず破損にまでは至っておりませんでした。

この衝突でバッテリーパック内に損傷がでた場合、次回充電時に膨らみ発熱します。

サーミスタの感知が早ければ充電は停止しますが、間に合わないと発火し電解液に印加し発火します。

症状が急激に移行すると爆発するかもしれません。

さてさて、本題です。

剥がれ粘着が弱くなっているバッテリーパックを強力両面テープで貼り直します。

USBコネクタに衝突した痕があるので、次回万一剥がれても衝突時の衝撃を緩和するようにクッション材を設置しておきます。

これで、やっとシリコンボタンの状態を確認できます。

A/Bボタンが逝っちゃってますね。

Cボタンは無事でした。

ほら。

かなり、稼いだんでしょうね。。。〇-〇

がっつり稼いでいろんなアイテムをゲットしたんだと思います。

だって、

いろいろあるよ！

ソファーやお洋服、アクセサリーなどなど。

そんな、あなたには、タイプAのシリコンボタンがオススメです。

タイプAの高耐久タイプのシリコンボタンに交換します。

これで、またがっつり稼げます。

おこずかい稼ぎ、いやいや、シリコンボタンの操作確認も問題ありません。

充電の切り替えも、念のため時間経過と発熱をしていないかと確認しました。

ボタンの押した感触もしっかりしてて良かったです。

自分でだと取り外すことすらできなかったし、ネジを壊してしまって（笑）プロに頼むのが一番ですね✨️

大事なたまごっちだったので本当にありがとうございました。

～依頼者のご感想より～

Bボタンが押されたまま戻らなくなったということです。

まぁ、慣れている人ならびっくりはしないけど、知らない人が突然Bボタン凹んだままになったら、

おおぉー！

( ﾟдﾟ)ハッ！

となりますよね。

心配ご無用です。

たまごっちユニのあるあるです。

じゃん。

Bボタンが効かないので、電源OFFにしてもすぐ起動しちゃうんですよね。。。

今回の記事の依頼者様は、いい感じに留めることができ無事起動されることなく届きました。

中には、当医院に届くまでの間の配送中にも何かの振動でBボタンが接触しちゃって起動してしまい、届いた時には、時すでに遅しでお世話中のたまごっちが、おばQになっていたりします。

参考：こんな感じです。

試行錯誤し、ほぼBボタンと留める方法を発見しましたので、ご依頼時の案内に従ってもらえればOK牧場になります。

さて、さて、本題です。

4打数

2安打でした。

シリコンボタンの状態を確認します。

カメラのピントが合わない。。。

Bボタンは軸抜けていますね。

Aボタンもこの状態なら破損してるよね。。。

Aボタンは傘の付け根で裂けており、Bボタンは完全に裂けて軸が抜けています。

Cボタンも付け根に白い筋が出ていますので、すぐに裂けてしまいます。

3つともオリジナルタイプAのシリコンボタンに交換します。

このしっかりした、耐久性のありそうなシリコンボタンは、当医院に修理依頼のあった方のみの方限定で提供しております。

私もこのタイプAのシリコンボタンが、お気に入りで交換した方々からも大好評です。

本体内部も入り込んだチリやほこりをブロアで吹き飛ばしきれいにします。

シリコンボタンを交換した際の動作確認は、ゲームでひと稼ぎします。

ゲームにもだんだん慣れてきました。

で、たぶんなのですが、たまごっちユニでお金を増やすには、このゲームをしこたま稼がないといけないので、A/Bボタンの破損が多いって勝手に思っています。Cボタンの破損が少ないのもそうだよね。

たまごっちユニの真ん中のBボタンが押したまま戻らなくなり、修理をお願いしました。

到着したその日に全てのボタンの交換対応をしていただき、翌日には発送いただきました。

速やかに対応いただき子供も喜んでいます。

タイプAのシリコンボタンにしていただいたのですが、元々のボタンより押し心地は固くなりましたが、特に問題はなく、以前より長持ちするのを期待しています。

ボタン操作の確認も動画に撮っていただき分かりやすかったです。

こちらからたまごっちユニを送る際の電源OFFの方法等も細かく記載いただき、無事データもそのままで修理いただいた感謝しています。

～依頼者のご感想より～

てんしっちのたまごっちは、蓋のネジが潰れているでそうです。

まずは、潰れたネジを外し内部の状態確認と修理が必要あれば修理もというご希望でした。

どれどれ(._.)

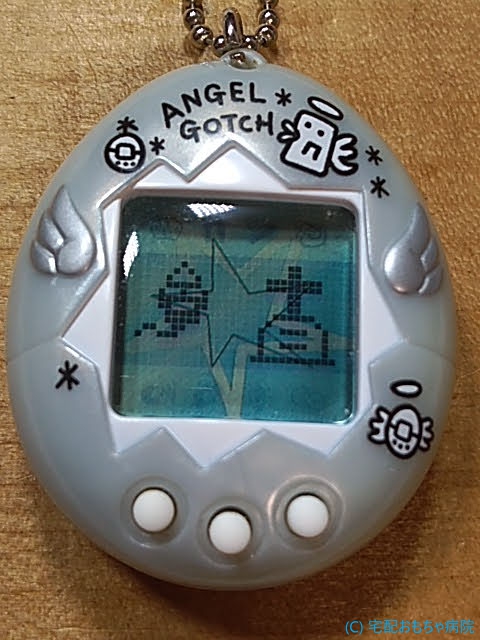

てんしっちのたまごっち

お馴染みのてんしっちのたまごっちです。

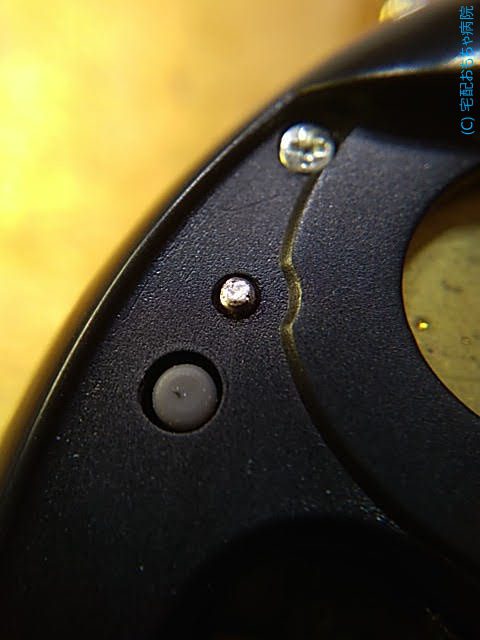

筐体はキレイ目ですが、ネジが潰れています。

左側のネジは、完全な火口のお椀のようなツルツルではありません。

また、頭のお肉が残っています。

右側も同じような状況ですね。

では、ネジ外します。

出てきました。

出て来ましたよ。

無事きれいにネジは外せましたが、ボタン電池に液漏れありますね。

で、電池ボックスの電極には致命的な腐食などはないので軽くブラシで研磨しておきます。

さてさて、てんしっちのたまごっちには、その他に問題があります。

ビープ音が小さいんです。

たまごっちをたくさん修理していると正常なビープ音の音圧も耳で分かるようになります。

まったく鳴らないのではなく、小さいんです。

圧電素子の問題かどうかを切り分けるため、当医院在庫の圧電素子に交換してみます。

じゃん

そのままでも移植できる部品取り機があるので交換してみます。

残念ながら、音圧に変化はありませんでした。

圧電素子の固定具合などげ原因ではなさそうです。

目視上、基板などに腐食などなかったので、制御ICのIO劣化による振幅の減衰かもしれません。

圧電素子なので、電圧の振幅がそのままモロに音圧に現れます。

依頼者と相談し音圧については現状のままとなりました。

後日、他のたまごっちにて基板解析をしてみると、圧電素子の正極と負極には、ダンピング抵抗が付いています。

それぞれ100Ωです。

この抵抗の劣化かもしれません。

依頼者様と相談をし、次回再診となりました。

では、次の赤いたまごっち行ってみよう！

赤いたまごっち

赤い筐体で卵が縞模様のやつです。

電池を入れ替えても、電源が落ちてしまうそうです。

ネジの潰れはないそうです。

では、診断しましょう。

液漏れの粉ですね。

しかも電極が片側が破損して折れてなくなって短くなっています。

この粉による導通不良と電極が短くなったための接触不良ですね。

試しに電池を入れてみると入れた直後は、電極の接触箇所の位置関係で起動はするものの、蓋をするとその位置関係がズレて導通不良を起こし電源が落ちます。

ちょうど部品取り機の電極がありますので交換します。

電極以外にもメンテナンスは実施しておきます。

基板のボタン電極をアルコールで拭きあげます。

元々導通不良はなかったのできれいですね。

シリコンボタンの導電塗料の表面もあらめっておきます。

折れた電極はこれです。

幸いに液漏れの影響は、この電極のみでしたが、過去には液漏れが基板の配線にまで及んで断線を引き起こしておりました。

当医院には、部品取りのジャンク品があるので今回は移植できますが、中には部品が無い場合が多いので、その場合はリン青銅板で電極を作成します。

サクッと交換してしまいます。

バッチリですね。

シリコンボタンの接点メンテナンスと破損した電極の交換にて修理完了です。

が！問題がありました。

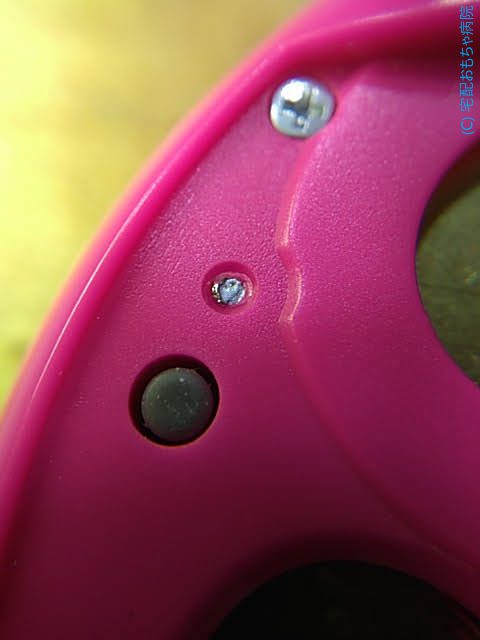

このネジ穴です。

見慣れた穴よりちょい大きいです。

実は、ネジは潰れていないのですが、純正の径より太いネジをねじ込んでありました。

その影響でネジ穴が拡張されてしまい、純正規格のネジではネジ止めできなくなっております。

どれどれ(._.)

ネジの頭の径が、蓋の穴径ギリです。

仕方ないので、依頼者には現状を報告し今ねじ込んであるネジをそのまま使用いただくことになりました。

残念ですが、今後ネジの交換は、蓋穴のサイズと拡張されたネジ穴径の関係で難しくなるでしょう。

今回のご依頼は、ご自身でシリコンボタンの補修と交換に挑戦されたそうですが、途中でいろいろ破損してしまい元に戻せないということでヘルプの要請がありました。

地域のおもちゃ病院のドクターでもありがちではありますが、たまごっちユニのシリコンボタンの交換は簡単ではありません。

それなりのスキルと経験が必要です。

分解し内部を確認します。

修理作業の失敗あるあるですが、何故か皆さん液晶の固定ネジも外しちゃうんですよね。

で、液晶も外すもんだと勘違いして液晶も引っこ抜くと致命的な大きな事故になります。

今回もそんな致命傷を与えた症例になります。

依頼時は、スピーカーの導線の片方が取れてしまったということと、液晶が付かなくなったということでした。

その他の影響も含め診断を開始しましょう。

液晶のFPCケーブルの端子が何やら異物が付着していますね。アルコールで拭き取りしておきます。

ただ、こちらに送付いただく際に本体内に収めるのにFPCケーブルが曲げられており断線していないか心配です。それよりもこれが致命的でした。

他の修理失敗された方々のほぼ全員あるあるです。

外す必要なのないネジを外し液晶を強引に引き抜くと基板のコネクタが破損します。

今回の依頼者様のコネクタの押し倒す蓋のツメが削れパカパカでした。

本来は、この蓋をまずは起こして外してからケーブルを抜きますが、それを知らずに液晶を引き抜くとこのコネクタも力任せに抜くことになりツメが破損します。

もうこうなると補修は不可能なので、とりあえずケーブルを差し込み蓋をカプトンテープで固定するという、気持ち程度のことしかできなくなります。

たぶん、何か強い衝撃があると、その拍子に接続不良が出るかもしれません。

しかたないです。。。(˘•ω•˘)

当医院の修理記事でも、『絶対やってはいけない』と啓蒙をしている、破損した部分を接着剤で補修しようというケースでした。

過去にこの接着剤が、接点に付着し導通不良を起こしたケースがありました。

どこぞのおもちゃ病院のいいかげんな修理記事で補修したとう無責任な記事を拝見しましたが、こんな補修なんぞでは、数日で再度破損します。

まぁ、たまごっちを使ったことのない人は、接着剤で補修しちゃうんだろうけど、たまごっちのお世話の最中にボタン押下を反復する押し込みの回数を理解していれば、接着剤なぞでは補修などどいう発送は浮かばないと思います。

再度啓蒙します。

シリコンボタンの接着剤での補修はやってはイケません。

本線に話を戻します。

取れたスピーカーの導線は、再度剥きなおし基板に再半田します。

シリコンボタンは、タイプBをご希望とのことでしたので、タイプBのシリコンボタンに交換し保存データを確認します。

配送時間も二日間かかりましたので、バッテリーの容量も少なくなっています。

早速充電しデータは無事か確認します。

ではでは、無事起動するでしょか？

ダウンロードアイテムなどのデータは無事でしょうか？

うんちに、部屋のお掃除に何よりもお腹ペコペコでした。

お世話を十分にして無事復活しました。

液晶のケーブルコネクタの件はありましたが、遊べるまで復活できました。

無事にたまごっち届きました。

ありがとうございました。

～依頼者のご感想より～
