おもちゃ修理のご依頼を受け付けていると、時々思わぬ偶然の一致があったりします。

まったく同じ製品をまったく関係の無いお二人の方からご依頼が同日にあったりします。過去にたまごっちのネジ開けの依頼や、今回のソニーリピートカードプレーヤーCP-70も同日に二件の依頼がありました。

TVのニュースや番組、SNSなんかで取り上げられたのかなと思い、それとなくお聞きしても、まったくの偶然の一致でした。

雑談は、これぐらいにして、ソニーリピートカードプレーヤー CP-70の修理依頼です。当医院の記事を拝見になられたとのことで、他の症状と同じくカードの引き込み不良とのことです。早速動作確認しても、ゴムローラーが回っておりません。内部からモーター音もしますし、手で強制的にスライドさせると再生音はするので、恐らくゴム系パーツの不具合でしょう。

ゴムベルトが、固化し伸びてしまったため、滑っておりました。同時に依頼のあった、別のCP-70とは、違い溶けて切れ巻き付ていませんでした。同じ製品でも製造時期で使用するゴムの材質が違うのでしょうかね。また、カードを引き込むゴムローラーは、また固化も進んでおらず今回もアルコール洗浄のみで修理完了です。

と、思いきや乾電池での動作確認で別の不具合です。過去に液漏れしたような液漏れ痕があり、電池ボックスの導通不良が、プラス電極で起きておりましたので、ルーターで研磨して、これで完了です。

---

紙も自動でスムーズに再生しており本体も電池のみでも動作するようになり大変助かりました。

～ご依頼者様のご感想より～

ソニーリピートカードプレーヤーも、いろいろご依頼（CP-33, CP-55）がありましたが、CP-70は、初めてのご依頼です。

リピートカードプレーヤーという機種は、トーキングカードプレーヤーと付随する機能が少し異なりリピートカードプレーヤーは、再生した音声を直後にリピート再生できる機能を有しています。

CP-33やCP-55の後継機種でしょうか、早速みてみましょう。

カードの再生ができないとのことですが、手でカードを送ると再生はできて、モーター音も内部から聞こえているので、キーパーツの故障でなく、ゴム系のパーツが経年劣化で不具合をおこしたのでしょう。

早速、内部をみてみましょう。

CP-33, CP-50の筐体は、青のラインが引かれておりましたが、本機は違い筐体のラインがオレンジ色です。開封すると、、、

残念、、、内部は青でした！

で、例のゴムベルトはゴムが溶けて切れてプーリーに巻き付いています。これ、結構厄介なんですよね。ゴムが溶けてネバネバしてしまっているので、プーリーの溝をきれいにする必要があります。

備忘録として、この溶断したゴムは、アルコールできれいに除去できます。また、プーリーもグリスが固着しかけておりまして、駆動時のノイズが出ています。本機は、一応オーディオ機器なので、古くなったグリスを除去し静音を回復しました。

ゴムベルトは、CP-55と同サイズでした。ゴムローラーは、まだ固化が進んでおらず摩擦も残っており、カード再生テストも良好でしたのでアルコール洗浄で修理完了しました。

しかし、CP-1000やCP-1100では、ゴムベルトはたいてい固化し交換します。一方、CP-33やCP-55では、溶断している例が多いです。生産時期によって材質が異なるのでしょう。

---

本日トーキングカードプレーヤーの修理完成品受け取りました。動作確認もできました。修理していただき本当にありがとうございました。

～ご依頼様のご感想より～

ソニートーキングカードプレーヤーCP-1000ですが、ツマミボリュームより、こちらのHIGH/LOWに印刷されているピクトグラム（ような）イラストが気にっていたりします。

さて、余談はこのくらいにして、修理のご依頼内容は、カードを送りこんでくれないため再生もせずといことで、手で押してあげると再生音は聞こえるとのことです。

他のプレーヤー同様ゴム系パーツの交換かと思いきや、思わぬ落とし穴に遭遇しました。

過去にCP-33にて同じようなゴムが溶けて破断しる事例は経験しておりましたが、それと同じような事象ですね。

ですが、溶けたゴムの除去がとても厄介でした。全然とれない！

ラベル剥がし、フラックスリムーバー、アルコールなど溶剤を使用しましたが、接着剤のようになっており小一時間くらい粘って除去できました。

ゴムローラーは、弾力も残っており固化もありませんでしたので、アルコール洗浄にて修理完了です。

---

CP-55、CP-1000の修理を受けていただきました。 孫のため、数十年ぶりに使ってみようとしたところ動かないことが発覚し、メーカーに修理問い合わせをしましたがサポート終了と言われてしまいました。 代用品もないとのことで、もう諦めるしかないかしらと思っていたところ、おもちゃ病院の瀧下先生の存在を知り、ご相談させていただきましたところ、快く引き受けていただきました。 修理の依頼が混み合っているようでしたが、商品到着後数日で修理完了のご連絡を頂きました。スピードの速さと丁寧なご対応、またそれをボランティアで受けていただいていることに本当に感謝しております。 きっと孫も楽しく使ってくれるのではないかと思います。この度は本当にありがとうございました。

～ご依頼様のご感想より～

ソニーリピートカードプレーヤーCP-55の修理のご依頼です。

CP-1100と異なりカード再生後に自動もしくはマニュアルで再生音を繰り返し聞ける機能を有しています。電源が、入らないというご依頼でしたが、カードの差し込みでモーターの駆動は確認できました。

ということで、やはりゴム系パーツの劣化かもと推測し開封します。

経年で固化したゴムベルトも問題ですが、一番の問題は、プーリーに付加されていたグリスが粘着しプーリーが全く回らないことでした。

手で強く回してもつらいくらい硬くなっておりました。黒くなっている古いグリスを綺麗に除去し新しいグリスを吹くと、不思議なくらい滑らかになりました。新しい不具合の事象でした。

ゴムローラーは、まだ弾力も摩擦もありましたので、アルコール洗浄を行いました。

無事動作確認もとれ修理完了です。

---

CP-55、CP-1000の修理を受けていただきました。 孫のため、数十年ぶりに使ってみようとしたところ動かないことが発覚し、メーカーに修理問い合わせをしましたがサポート終了と言われてしまいました。 代用品もないとのことで、もう諦めるしかないかしらと思っていたところ、おもちゃ病院の瀧下先生の存在を知り、ご相談させていただきましたところ、快く引き受けていただきました。 修理の依頼が混み合っているようでしたが、商品到着後数日で修理完了のご連絡を頂きました。スピードの速さと丁寧なご対応、またそれをボランティアで受けていただいていることに本当に感謝しております。 きっと孫も楽しく使ってくれるのではないかと思います。この度は本当にありがとうございました。

～ご依頼様のご感想より～

もはや、ソニートーキングカードプレーヤーの修理窓口をなりつつある案件です。カードの引き込み不良による再生不良です。原因は、経年劣化によるゴム系パーツの不具合でした。

ゴムローラーおよびゴムベルトの全交換にて無事動作しました。

---

20年以上ぶりに小さい頃に毎日の様に遊んでいたトーキングカードを通して懐かしさに浸っていたところです。 無事に作動しています。

今回のものは2代目で以前は初期のプレーヤーでした、同じく他のおもちゃドクターにお願いするも部品がないとなくなく処分しました。 ですので、諦めていました。 今回こうして、ない部品をどうにかして修理して下さるなんて本当に嬉しいです。 ありがとうございました。

～ご依頼者様のご感想より～

当院では、もうお馴染みのソニートーキングカードプレーヤーの修理依頼です。

経年によるゴム系パーツの固化にてカード再生不良を起こしておりました。

ゴムであったことが分からないくらいカチカチに固化しております。まるでプラスチックのようでした。そのため、まったく抵抗感がなくなっており、カードを送ることができなくなっております。

ゴムベルトも、今回同時に新品への交換をおこないました。

再生動作確認も問題なくこれにて修理完了となります。

---

思い入れのあるおもちゃで、使えるようになって喜んでおります。 2歳の息子がまだよく話せないこともあり、 トーキングカードを使わせたいなと思っていました。 さっそく喜んでカードを差し込んで楽しんでいました。 大切に使いたいと思います。 迅速丁寧に対応して頂き、感謝致します。

～ご依頼者様のご感想より～

久しぶりにお使いになろうとしたら動かないとのことで、修理のご依頼がありました。

具体的な症状としては、カード差し込んでも送られず再生もリピート再生もできないとのことで、まぁ他にもよくあるゴム系の劣化故障でしょうということ作業開始です。

CP-1100の時期と違いかなり電子回路の集積化も進んでおります。リピートカードプレーヤーなので、磁気カードの情報を再生時にメモリに記憶し繰り返し再生できるという、英語教育にはもってこいな教材なのでしょう。

以前、修理をしたCP-33は、ゴムローラーも溶け砕けておりましたが、今回はゴムベルトのみ伸びプーリーから外れたしまったようです。

そのためか、ゴムローラーは、ほぼ無傷で弾力も滑りもなくそのまま使用できました。

ゴムベルトは、サイズを採寸して新品と交換をして作業完了です。

---

無事退院しました。ありがとうございます。30年ものを治していただき感謝しております。
奇跡的によいドクターに出会うことができてよかったです。運よく迅速に対応していただき動画で様子を送って下さったり至れり尽くせりでした。これからまた大切に使わせていただきます。

～ご依頼者様のご感想より～

---

当医院では、中古のレストア品を販売しております。サブ機としてご検討ください。購入は、こちら。

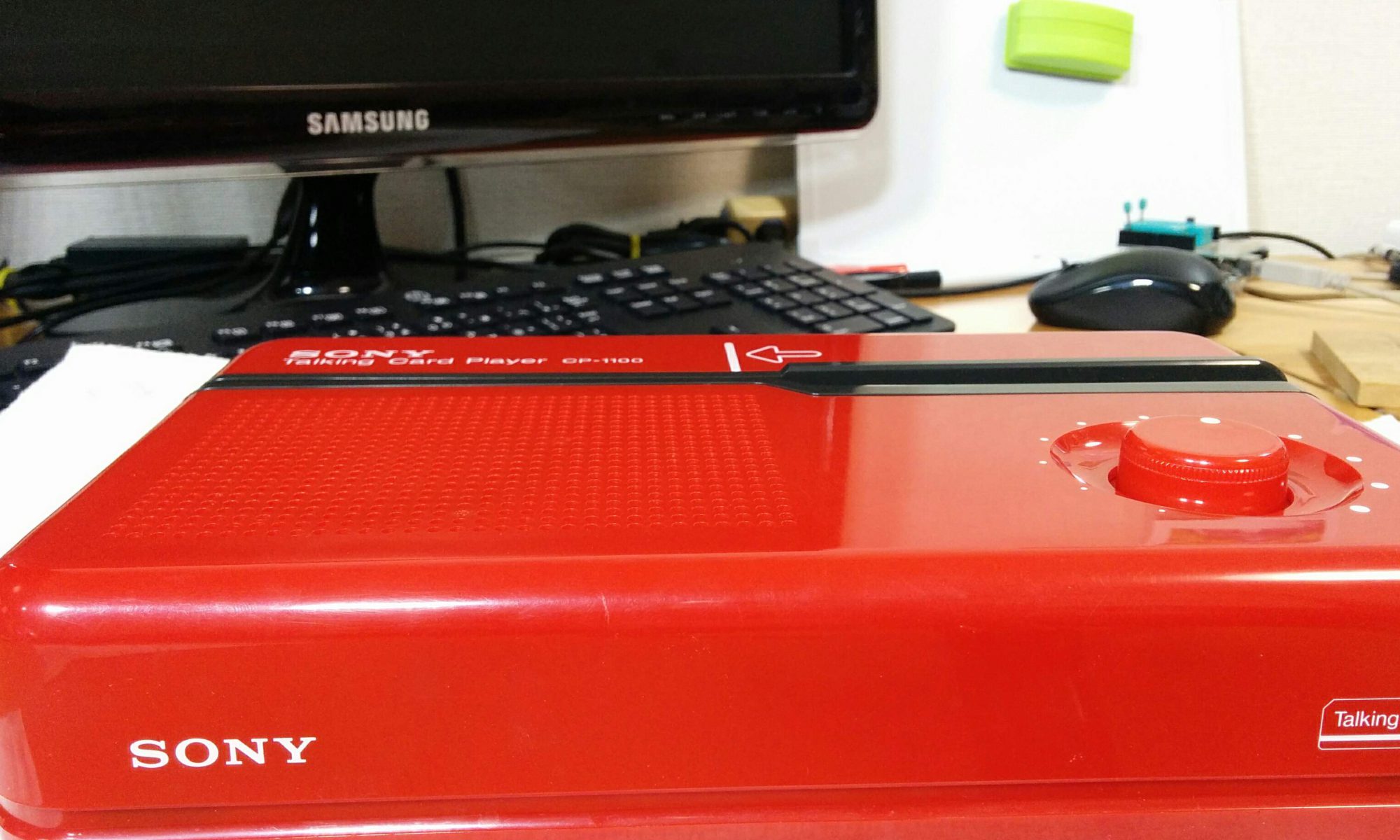

ソニートーキングカードプレーヤー CP-1100の修理のご依頼です。

カードの送りが途中で止まってしまうとのことなので、ゴムローラーの滑りの線が一番と懸念され、ついでにゴムベルトも滑りつつあるのかなと思います。

ゴムベルトは、完全に固化もしくは伸びてしまわない限りある程度の摩擦は残っているのですが、カードが磁気ヘッドとローラーに挟まったとたん、その抵抗増で滑ってしまったようです。特に、大サイズのゴムベルトは、完全に滑っておりNGでした。

ゴムローラーは、まだ固化やテカリも少なく使用には耐えうる状態でありましたが、すでに購入から25年が経過しているそうなので、ご依頼者様と相談をして新品に交換をすることにしました。※取り外して判明しましたが、磁気ヘッドに押しこまれた状態が続いていたので、円筒の一部にフラットができてしまっていました。

本品CP-1100ですが、ゴムローラーを収める金属パーツの形状が、同じ型番のCP-1100と少し異なっておりました。

Φ4のサイズは、同じですが、上部に上へスライドして取れないようにする突起部分があります。交換の際は、少しはめ込みにてこずりました。

以上には、無事ゴム系のパーツ一式を交換でき動作確認も良好です。

今回は、お馴染みのCP-1100ではなく、CP-1000番のソニートーキングカードプレーヤーの修理依頼です。

こちらの商品は、音量が二段階で切り替わるプッシュスイッチ方式です。

再生できるカードは、CP-1100と同じカードが使用できます。

さて、故障の原因を解析します。モーターの駆動音はしているので、よくあるゴム系の劣化でしょうか。

なんと、今回も前回のCP-33同様に溶けて巻き付いていました。もう一方のゴムベルトも伸びきっております。ゴムベルトは新品に交換し無事動作確認もとれました。

次にゴムローラーの滑りを確認しました。滑りもなく良好なので今回の交換は不要ですので、アルコールで洗浄します。

さて、当医院では、CP-1100番のソニートーキングカードプレーヤー向けゴムローラーは、用意があるのですが、このCP-1000番向けのゴムゴムローラーは、キャプスタン軸のサイズが異なるので、そのまま使用できません。

次回までに交換パーツが必要な場合どうするか打開策を練ろうと思います。

非常に丁寧なコミュニケーションのレスポンスをいただき、安心してやりとりができました。また修理の内容も実に丁寧で、プロのエンジニアの誇りを感じました。本当に感謝です。

～ご依頼者様のご感想より～

KUMONのシールが貼られております。恐らく、教材としてSONYが開発提供し販売されていたものでしょうか。

以前、CP-55Aという別型番のゴムベルトを交換した経験があります。カードが引き込まれずということで、かろうじて内部ではモーターの駆動音はしております。今回はどうでしょうか。早速開封します。

ゴムベルトは、全滅でした。ソニートーキングカードプレーヤーCP-1100では、溶解することはなく、劣化で固着するケースがほとんどです。先のCP-55Aと同様ですが、使用したゴムベルトの材質が異なり経年では溶解するようですね。こちらのベルトは、サイズを採寸して新品に交換できるのですが、もっとも厄介なのは、カードを引き込むゴムローラーです。

これは初めてみました。溶けているのでしょうが、もうぼろぼろのヌメヌメでした。

CP-1100のゴムローラーは、専用品の替えを持ち得ているのですが、このCP-33は、仕様が違っております。

CP-1100/CP-55Aは、キャプスタン軸に直にゴムローラーが差し込まれているのではなく、間に金属のスペーサーが挟まっておりキャプスタン軸とは、ネジ留めで固定されております。

従って、手持ちCP-1100のゴムローラーはサイズが合わず使用できません。別の策を練らなければなりません。

以前適用した経験のある、オーディオ用の市販ピンチローラーで外口径の合うサイズを入手し、キャプスタン軸のサイズに穴を拡張加工して圧入したことがありました。適用における懸念点としては、そもそもそのような使用を前提にしたパーツでないため、再生品質やその持続性ならびにカードの引き込み事故も懸念されますので、その点をご依頼者様に許諾いただき修理にあたりました。

ついでに電池ボックスに液漏れの跡がありましたので研摩清掃しました。

手持ちカード含め20枚程度の再生では、問題はなかったのでこれにて修理完了しました。

---
