DFPlayer mini Shield – MP3 Music Player for Arduino UNO

Arduino UNO R3用にDFPlayer miniを装着できるシールドを製作しました。また、さらにその上にスタックできるI2C 0.96インチのOLEDモジュールを搭載できるシールドもセットで用意しております。

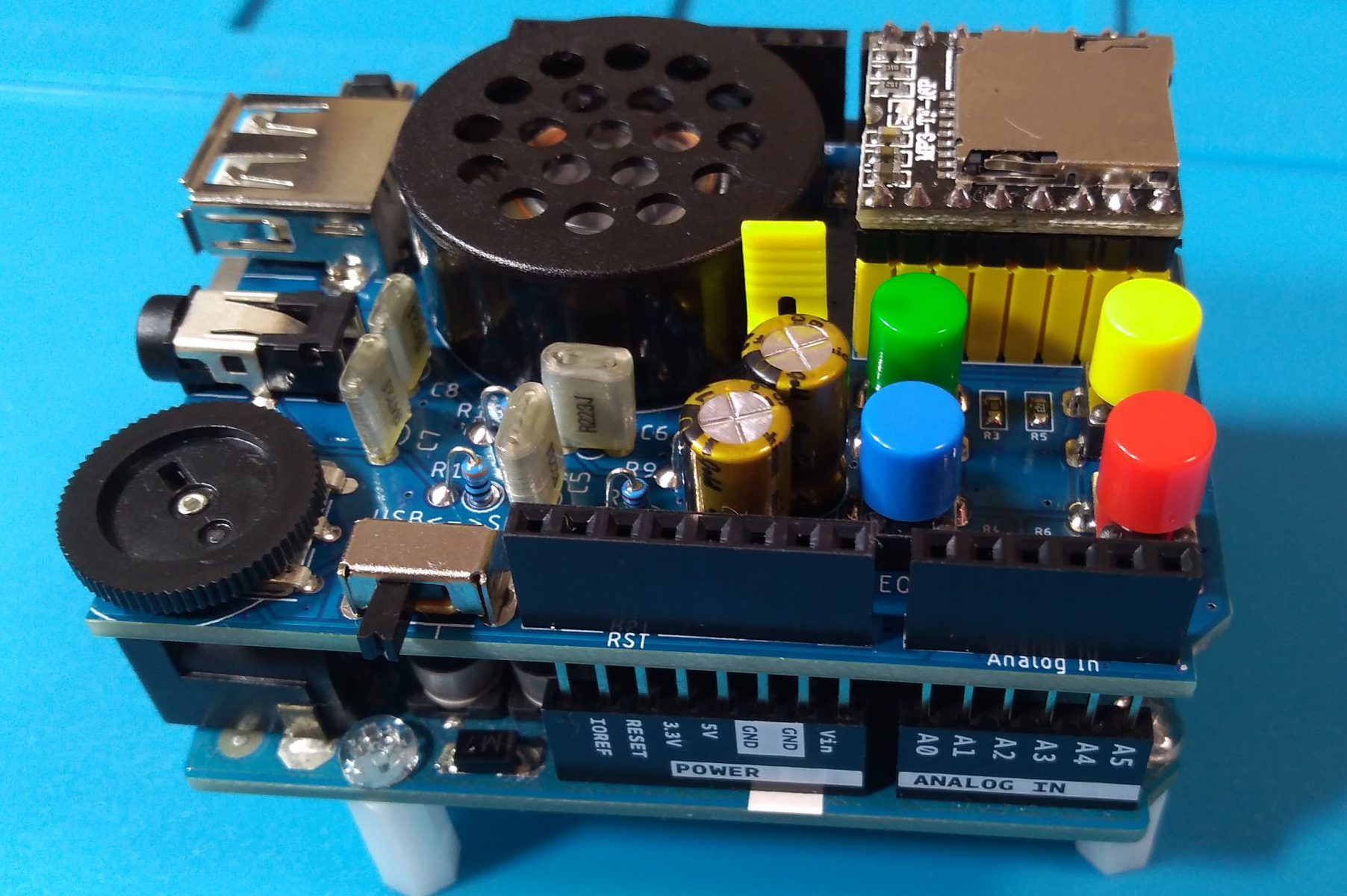

DFPlayer mini シールド for Arduino UNO

部品実装済み基板価格・・・3000円(送料別)

※付属するDFPlayer miniは、YX5200チップ品となります。不要の場合は、-350円の2650円となります。

特徴

  • Arduino UNO R3用 シールド
  • DFPlayer miniを搭載しArduino UNO にて評価/動作可能
  • オンボードに0.2Wのスピーカーを搭載しDFPlayerから直接MP3/WAVファイルを再生可能
    ※DAC出力時は、つまみ付ジャンパーピンを外してスピーカーOFF可
  • DAC出力にローパスフィルターを実装しヘッドホンアンプ or プリアンプに出力可能
    ※ローパスフィルタには、ノイズ対策としてアナログGNDを用意しデジタルGNDと分離
  • USB タイプAコネクタよりUSBメモリに保存された音楽ファイルを再生可能
  • アナログポートに100kΩのボリュームを用意
  • アナログポートに抵抗分圧の4つのタクトスイッチを用意(緑、青、黄、赤)
  • デジタルポートに1kΩ プルアップ or プルダウンスライドスイッチを用意
  • ADKEY_1, ADKEY_2, IO_1, IO_2 端子にソケットピンを用意
    ※外付けスイッチ装着可
  • ピンソケットは、足高15mmを使用
  • 6V, 1A ACアダプターで動作可能

注意事項

  • 発送は、別途ご負担をお願いし、クロネコヤマトの宅急便コンパクト(着払い)となります。
  • 回路図は、紙面にて同封します。PDFファイルでもお渡し可能ですので、その場合は、別途お知らせください。 ※たいへん申し訳ありませんが、購入前に回路情報の開示はできません。
  • 部品の実装は、素人(私)の手半田になります。
  • Arduino UNO、USBメモリーおよびSDカードは付属しません。ACアダプターは、別売り。
  • お手元に届いてから、1週間以内であれば初期不良のみ交換致します。それ以外の場合は、たいへん申し訳ありませんが、サポート含め対応できませんので、ご了承ください。
  • 自己責任で、ご使用ください。本基板によって、起こった如何なる事故に付きましても、その原因が基板にたとえあったとしても賠償など如何なる責任は負いません。
  • 納期は、ご注文いただいてから回答をさせていただきます。

0.96 inch OLED Shield for DFPlayer mini Shield

0.96 inch OLED Shield for DFPlayer mini Shield

部品実装済み基板単体価格・・・1000円(送料別)

DFPlayer mini Shield for Arduino UNOとセットで購入いただいた場合・・・800円(送料別)

特徴

  • DFPlayer mini Shield for Arduino の上にスタックして接続
    ※スピーカーOFF用のピンコネクタの取り外し可能で、スピーカーの音声用の穴も用意。
  • 0.96インチ OLEDモジュールをSCL, SDAにI2C接続。電源は、Arduino Unoより5V供給。
  • DFPlayer mini Shieldをセットで購入いただいた方には、前述画像のOLED表示サンプルプログラムをご提供。
  • サンプルプログラムは、Arduino IED ライブラリの”DFRobotDFPlayerMini”をベースに一部コマンドを追加して使用しておりますので、ライブラリも含めてご提供します。

注意事項

  • 発送は、別途ご負担をお願いし、クロネコヤマトの宅急便コンパクト(着払い)となります。
  • 回路図は、紙面にて同封します。PDFファイルでもお渡し可能ですので、その場合は、別途お知らせください。 ※たいへん申し訳ありませんが、購入前に回路情報の開示はできません。
  • 部品の実装は、素人(私)の手半田になります。
  • OLED表示サンプルプログラムは、あくまでもサンプルとしてご提供しますので、動作上の不具合などのクレームには対応できません。
  • DFPlayer mini ShieldとOLED Shieldをセットで購入いただいた場合、購入いただいた基板のアナログポートに接続された抵抗分圧の中央値をこちらで最適化し設定の上ご提供します。
  • Arduino UNO R3にてArduino IDE 1.8.10にて書き込み動作確認を行っております。
  • YX5200チップのDFPlayer mini以外では、未実装のコマンドがあるため正常動作しません。
  • お手元に届いてから、1週間以内であれば初期不良のみ交換致します。それ以外の場合は、たいへん申し訳ありませんが、サポート含め対応できませんので、ご了承ください。
  • 自己責任で、ご使用ください。本基板によって、起こった如何なる事故に付きましても、その原因が基板にたとえあったとしても賠償など如何なる責任は負いません。
  • 納期は、ご注文いただいてから回答をさせていただきます。
横に並べた状況
真上から
斜め後ろから
USBメモリーとSDカードをさした状況
全てのシールドスタックした状況

6V, 1AのACアダプターも必要であれば、+500円でセットできます。

ご注文は、お問い合わせフォームの通信販売よりお申し込みください。

例えば、お持ちのヘッドホンアンプに接続し楽しんでみたり。※念のためですが、ヘッドアンプ、ヘッドホンは、ケーブルなどは付属しませんので。。。

ヘッドホンアンプに接続
