アンパンマン ワクワククレーンゲーム プーリー滑り修理

なんか久しぶりのおもちゃらしいおもちゃの修理でうれしいです。※独り言

遊んでいる途中でお子様がクレーンのパケットを引っ張ってしまい、それからパケットが上下しなくなったとのことです。クレーン移動時の縦横の動きには問題ないが、パケットの上下のみ動かなくなったそうです。

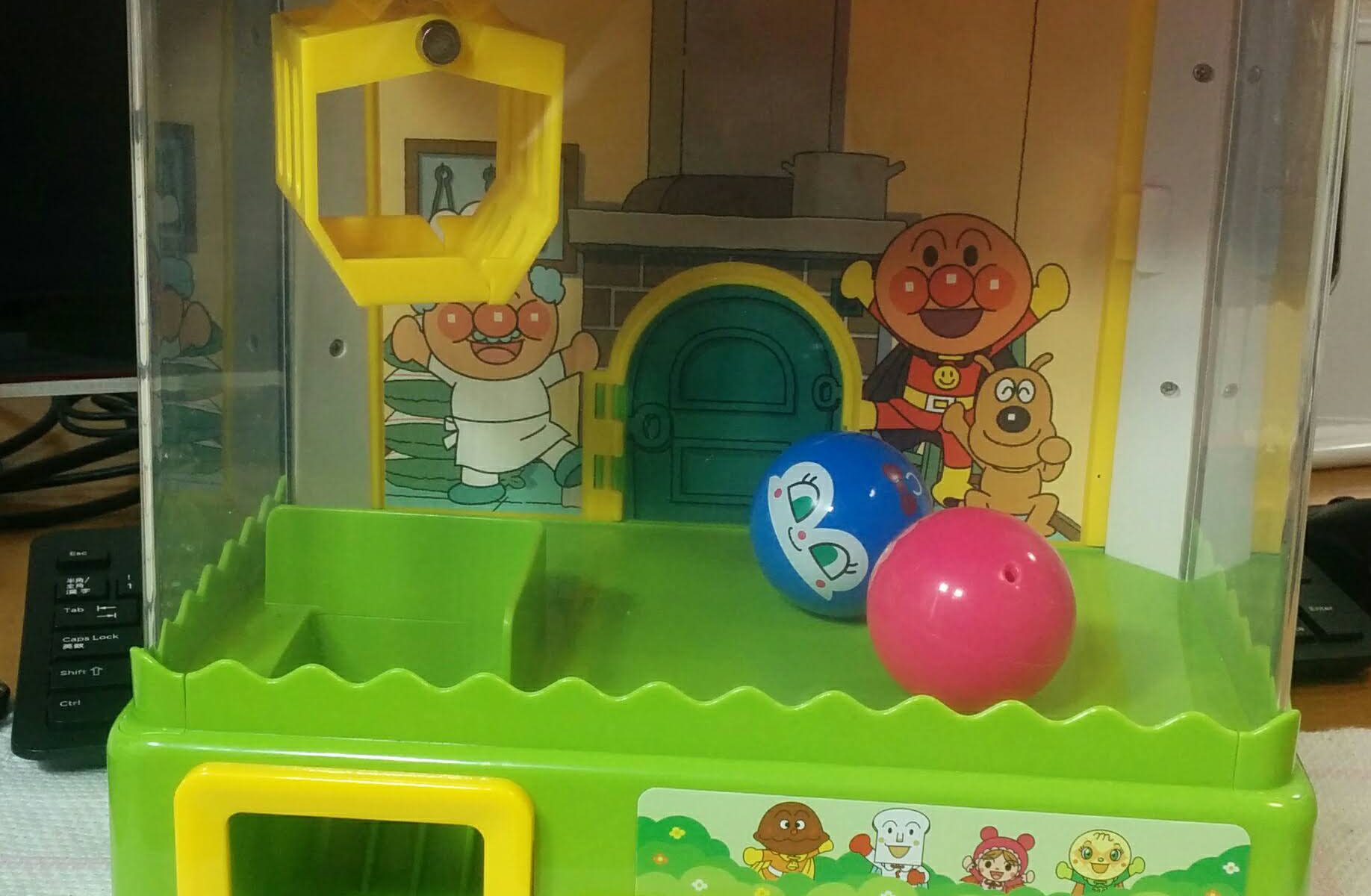

垂れたパケット

垂れたパケットは、こんな感じ。

このワクワククレーンゲームについては、内部構造を詳しくこちらで解析・解説しております。

2019.2.7 [備忘録] アンパンマン わくわく クレーン ゲーム の動作仕様

アンパンマン クレーンゲーム ギアボックス 修理

パケットを上下するには、内部のプーリーで鎖で巻き取ることになりますが、巻き取れない原因は、ギア関係かモーター関係か電源回りかさて診断してみましょう。

まず、動作確認ではモーター音もしており、何やら空回りのような気配です。分解してみると鎖を巻き取るプーリーと軸が完全に滑っておりました。

垂れた鎖
滑っているプーリー

このプーリーが軸を滑ってしまうと鎖を巻き取れません。金属製の軸には、溝が付いており、プラスチック製のプーリーと噛み合うように設計されております。ですが、プーリー側の山が完全に削り取れてしまい滑っておりますので、恐らくはパケットを引っ張ったときに削り取れてしまったのでしょう。

さて、修復の案です。まずは、エポキシ系の接着剤で金属製の軸とプーリーが接着できるか確認します。ポイントは、このパケットは、上下する際に上死点でトルクギアを故意にスリップさせるため、その力に耐えうるだけの強度を確保できるかです。強度が低いとスリップの際に、接着した箇所が再度スリップを起こしてしまいます。強度が、保てなかった時は、軸径のサイズに合う圧入できるギアを用意し、プーリー側の穴を拡張加工しはめ込み接着という案を考えておりました。

クイック5

エポキシ系の接着剤には、クイック1というのもあって、クイック5は、5分で硬化開始、クイック1は、1分で硬化開始です。以前、クイック1を使っていたのですが、1分だと接着後の微調整でもたつくと硬化し始める弊害があったので、クイック5を多用しております。

赤いプーリーには、パケット開閉のためも半周分の回転しろがあるので、横のプーリーに接着剤が付かないように十分注意し接着剤を付け一晩おきます。翌日の確認テストで、十分な強度も確認できましたので、接着は成功としました。※実は、以下の新たな不具合の解消のため、数時間に渡るテストを行ったので、強度テストには、十分過ぎるほどの強度であることも確認できました。

横ずれスリップ

パケットの上下の動きに問題がないかを確認していたところ、新たな不具合が発見されました。以下の動画を確認ください。上記画像のポイントで横ズレの際スリップが発生します。かなりの高確率で横ずれの際にスリップを起こします。

一難去ってまた一難。

横ズレの際に内部のトルクギアがスリップして動けなくなります。この症状が出た際、一旦電源を落としてみると、正常に動きだします。蓋を開け上部からスリップの際の動きを観察すると、どうもクレーンがホーム位置に戻る途中の最前位置に来た際に、横レールのギアのかみ合わせに無理に力が加わりかみ合わせズレが起きているようです。力が加わったままですと、ズレが解消できずトルクギアのスリップが起きますが、一旦電源を落とすと、その力が一旦抜けかみ合わせが元に戻るので、再度動きだせるようになった訳でした。

さてさて、困りました。かみ合わせズレを起きないようにするには、どうすべきか、、、。そもそも最前位置まで動いた際に無理な力が加わるの抑制すべきか、スリップしないようトルクギアの滑りを抑制すべきかを悩んでおり、いろいろ調べてみると、原因がはっきりしました。

トルクギアの摩擦が、ほとんどなくなっております。回転時に指で軽く抑えただけでも、スリップして止まってしまいます。

グリスまみれのトルクギア

トルクを逃がす接面にグリスが入り込んでいるので、一旦アルコール脱脂してみましたが、ゆるゆる感です。このトルクが逃げる強度までの閾値が低すぎて、ちょっとの抵抗ですぐスリップしております。備忘録にも掲載しておりますが、トルクを上げるためにスプリングに針金を一周巻き付けてみました。

針金の巻き付け
ギアボックスとの緩衝に気を付けて

残念ですが、その効果も全くないほど、ゆるゆるでした。 残すは、トルクギアの構造を改造するしか策はないと思うのですが、ご依頼者様にお聞きすると、そもそもこの状態は、購入した直後から発生していたとのこと。 ̄▽ ̄;あー。。。

初期不良として交換もできた可能性もありましたが、トルクギアの摩擦増強策が、思いつかないため、ご依頼者様と相談し、修理はパケットの上下のみとし、本不具合が発生した際は、一旦電源を落として遊んでもらうことで合意できました。トルクギアの摩擦を上げる方策は、今後の宿題としたいと思います。
