アンパンクレーンゲームの修理のご依頼です。※購入して数ヶ月の故障とのことです。
電源投入後にパケットの巻上げが止まらずゲームもできないとのことです。正常であれば、以下の動作となります。
- 電源スイッチをスライドしてON。
- メロディと共にクレーンの巻き上げとパケットがホーム位置（スタート位置）への移動。※通常であれば、ホーム位置で止まっているはずなので、ホーム位置で、メロディと巻き上げが開始。
- アンパンの掛け声でパケットの移動。
- 以後、わくわく楽しむ。
上記２．において、巻き上げが止まらない場合は、クレーンの移動もしません。永遠巻上げ（実際は、空回り）をしているので、電源と落とすしかないです。
さて、故障箇所を探すため、過去の経験からホーム位置を検出するスイッチに関係する事案と推測しました。メカニズムの詳細のレポートは、こちらの記事を参照ください。

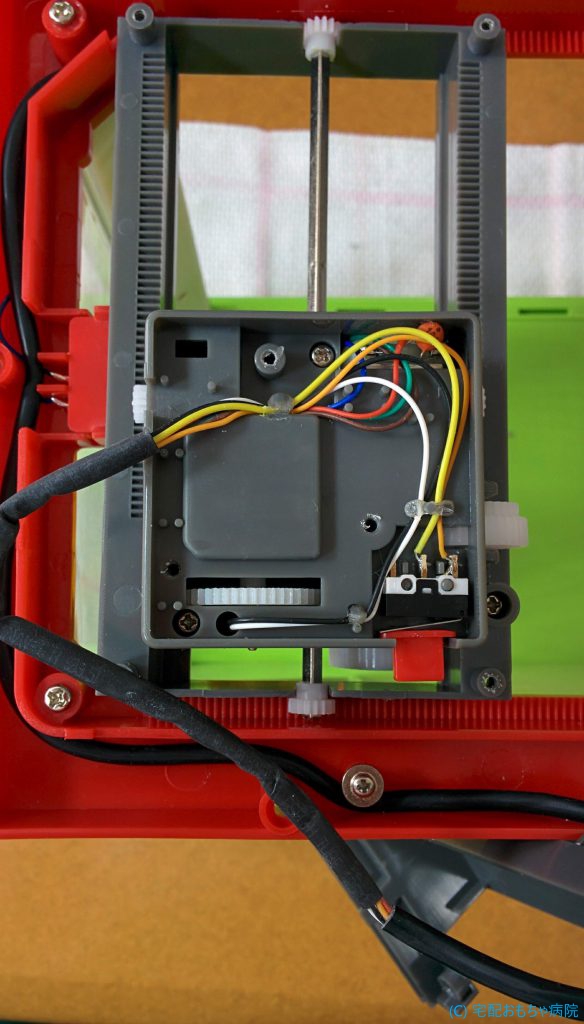

外観的な問題はなさそうですが、 故障状態のままで蓋を開けギアボックスの位置とかみ合わせを目視しましたら、クレーンの移動ギアの噛み合わせが、ずれておりホーム位置への移動ができなくなっておりました。
噛み合わせを正常な位置に戻しホーム位置への移動のテストを行いましたが、まだ巻き上げが止まりません。スイッチの状態を確認します。

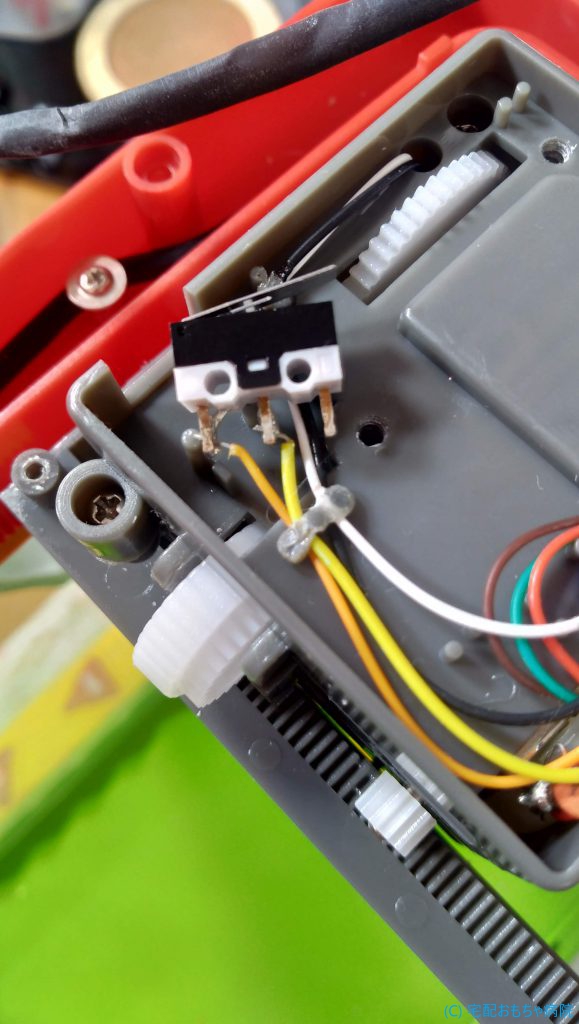

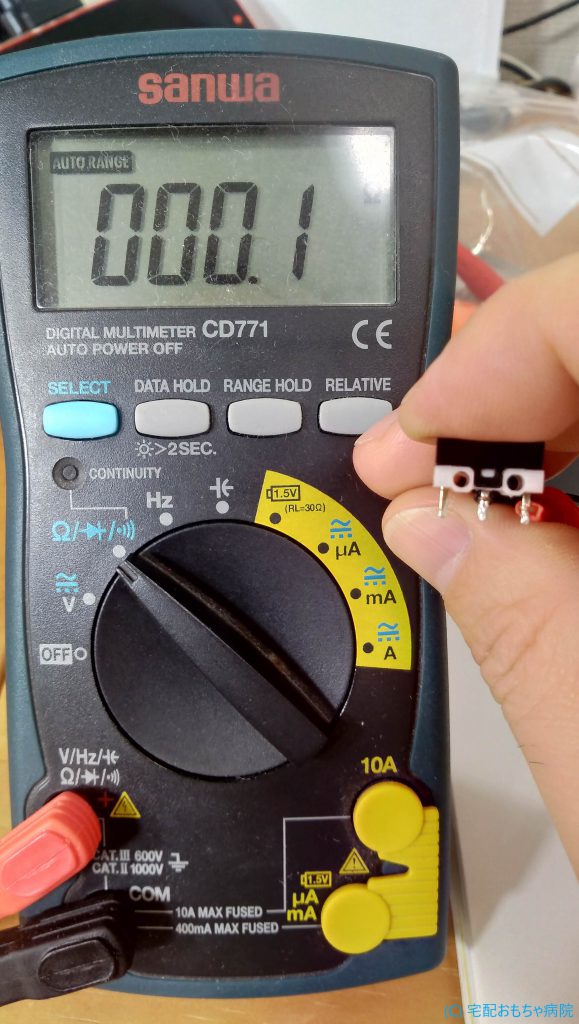

スイッチの動作を確認しましたが、メカニカル的な動作には、特段の割れや擦れ破損もありませんでした。購入してすぐの不具合ということなので、物理的な不具合というよりは、電気的な不具合が濃厚と思われます。さて、ハンディテスタにて、ON/OFFを確認するとON時に数Ωの抵抗がありました。スイッチ端子の半田付けが問題ありそうですね。※半田ペーストなどの不純物が残ったままかもしれません。

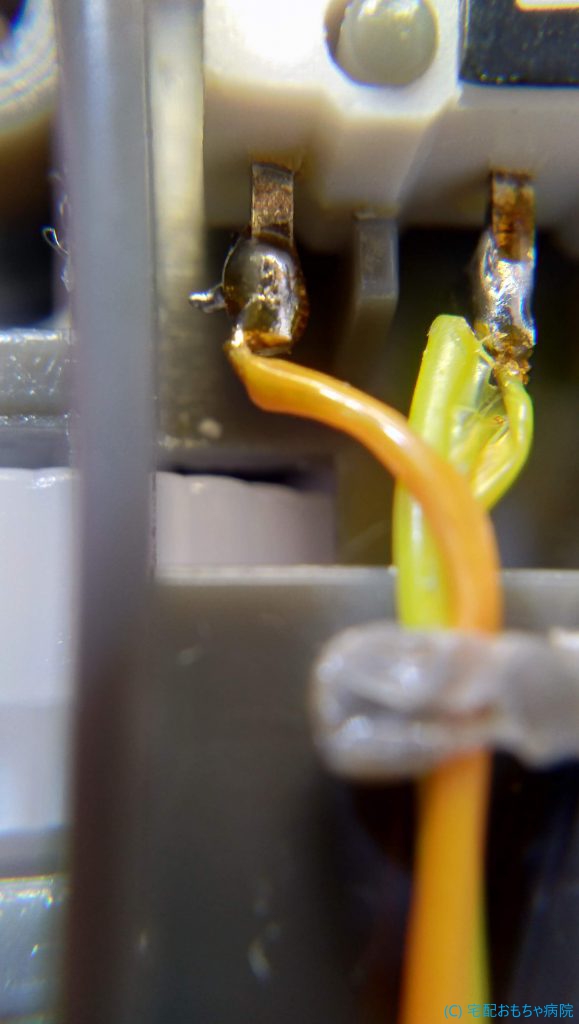

念のため、コンタクトスイッチを吹いてスイッチ端子をルータで研磨し再半田を行いました。接触抵抗も計測しなさそうですね。
再度全体を組み上げ動作確認を以下の通り数日反復して行いました。
- 電源投入時にクレーンのパケット巻き上げが正常に止まるか？
- 三つのカプセルのキャプチャ動作で正常に動作するか？
- 再度電源ON/OFFにてクレーンのパケット巻き上げが正常に止まるか？
- 移動位置を最右端＋最上端位置での動作で問題ないか？
動作確認の結果、問題の再発が起こらなかったので修理完了とし返送しました。
※以前、他の修理依頼で、お子様が遊ぶ際に裏の扉から手でクレーンを移動させたり、パケットを動かして止まってしまう故障を診察したことがあります。ギアボックスは、無理な力で容易にずれを起してしまうようです。
