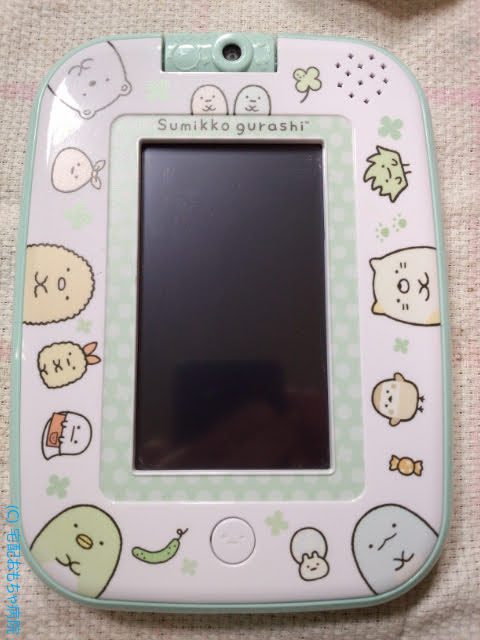

大人気のすみっコぐらしのすみっコパッドのUSB給電口が破損したということで修理のご依頼がありました。
当医院では、USBコネクタである、USB Type-Cのコネクタを交換することはせず、実装されている基板を丸ごと交換してしまいます。
理由は、基板のランドがリフロー用のパッドサイズでリワークステーションでもないと綺麗にUSBコネクタを外せないためです。
自分もそうですが、半田ごてやホットガンなどでは、だいたい配線のパターンの1,2本を剥がして終わりの世界になります。
他県のドクターからも、USbコネクタの取り外しに失敗してパターンを剥がして元に戻せなくなったという相談を受けております。
因みに、部品の実装済み基板は、通信販売で販売しております。
![](http://www.takishita.jp/toy_hospital/wp-content/uploads/2023/09/IMG_20230913_151659.jpg)
破損し電極も曲がっていますね。
![](http://www.takishita.jp/toy_hospital/wp-content/uploads/2023/09/IMG_20230913_151604.jpg)
ケーブル側のUSBの電極は無事っぽいです。
問題ないかどうかは、実際にパソコンと通信をさせて確認します。
![](http://www.takishita.jp/toy_hospital/wp-content/uploads/2023/09/IMG_20230913_152020.jpg)
サクッと基板を交換して動作確認をします。
乾電池とUSBケーブルの両方での起動確認します。
また、HOMEボタンでHOME画面に切り替わることやパソコンとの通信も問題ないことも確認します。
給電マークも確認でき動作も問題ありませんね。
これにて修理完了です。
