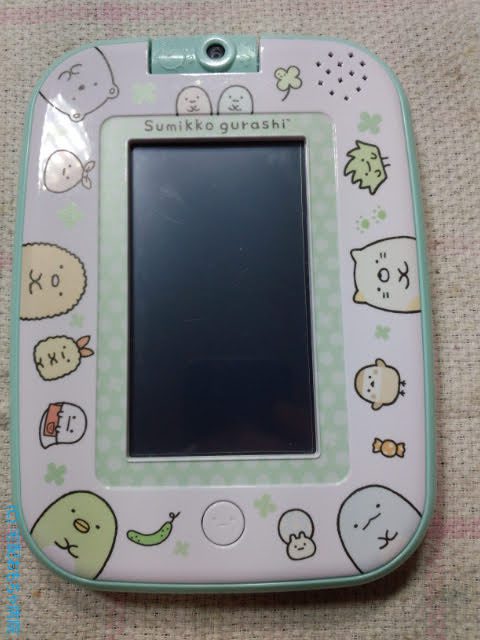

当医院のお馴染みになりつつある、アガツマのすみっコパッドです。
新旧どちらのバージョンもUSB Type-Cケーブルのコネクタが破損しやすいという持病があり今回も破損したコネクタを含む基板交換を行います。
当医院では、破損した部品の実装交換はしておらず、より工数のかからない基板丸ごと交換を実施することで工数の削減をし常時修理の受け付けをしております。
通信販売にて、基板のみの販売もしておりますので、こちらからご注文をください。
さて診断をします。
USBコネクタ内の電極が真横に曲がっていますね。
これはかなり危険です。
電源のショート起因にもなるので、即ご使用をやめ修理が必要です。
過去の修理事例でこのような破損でも使い続け電源回路が故障し乾電池でも電源が入らなくなった修理をしたことがあります。こちらです。回路の部品が故障しコネクタ以外にも修理が必要になりました。
乾電池の起動動作には問題ないとのことなので、USB給電基板の交換でよさそうですね。
サクッと交換できましたが、ここで問題が発覚しました。
動作確認のため、お使いのUSBケーブルも同封いただいております。
というのは、コネクタに破損がある場合、ケーブルのプラグ内の電極にも破損が出ていることがあるからです。
そのようなケーブルを使った場合、前述の本体側の故障を誘発する危険性があるからです。
さて、同封のケーブルのプラグは目視上、あきらかな破損はなかったのですが、一部電極の曲がりのような箇所はあるのですが、ショートなどの原因にはなりそうではありませんでした。
ですが、動作確認をすると、電源断が頻発します。
依頼者様に報告したところ、ケーブルがすぐ抜けるようだったとのことです。
やはりそうでしたか、、、。
コネクタ内の電極が曲がったせいでプラグをロックする奥まで挿入できなくなっていたようです。
試しに抜けの状況を確認しました。
破損したコネクタとケーブルのプラグでは、ロックするまで差し込めず、すぐ抜けますね。
ということで、USBケーブルも新しいケーブルを用意いただき使用するようお願いしておきます。
以上で修理完了となります。
すみっコパッド無事に受け取り、動作確認できました。
子供たちがとても喜んでおります。 ありがとうございました。
～依頼者様のご感想より～
