ソニートーキングカードプレーヤー CP-1000 ゴム系部品交換

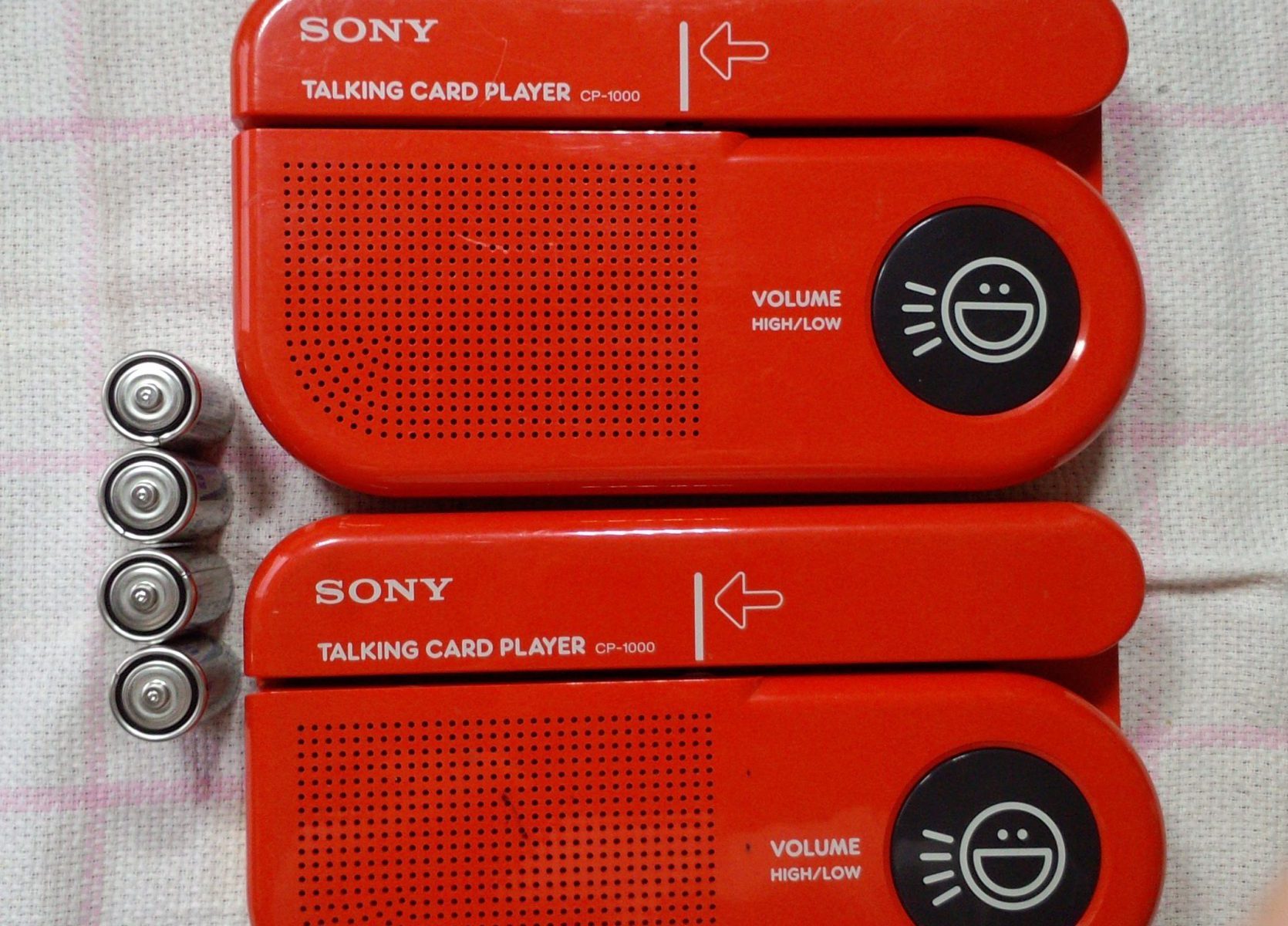

CP-1000 2台

ソニートーキングカードプレーヤー CP-1000 ゴム系部品交換

CP-1000 2台の修理のご依頼です。トーキングカードが正常にスライドせず、もちろん音も出ず手で押してあげると音が出るとのことです。音声再生系の不具合はなさそうですね。

では、診断します。まず、まず1台目から。

裏蓋のツメが折れており筐体にはめることができなくなったいました。セロテープで止めていた痕がありました。ちょうど、当医院に傷がたくさんついていますが、止めることのできる歌蓋の在庫があるので、これに交換します。

上:在庫の傷だらけの裏蓋、下:爪が折れた裏蓋

さて、動作不良の原因ですが、開封してすぐ判明しました。磁気ヘッドモジュールの止め方がおかしいです。

おかしい

明らかに何方かが開封して修理を試みたのでしょうかね?開封し少し分解はしてみたものの、元に戻した時にずれたまま取り付けたしまったのかもしれません。画像のように取り付けてしまうと、磁気ヘッドは、上下に稼働できず、さし込んだトーキングカードをはさんだままになりますので、スライドできず、もちろんですが、音声の再生もできません。

また、カード再生ですが、ゴム系部品は、まだ辛うじてスライドできるだけの摩擦は残っていましたが、今後のご安心して使用したいとのことなので、総交換します。

劣化ゴム部品

プーリーのグリスも除去洗浄して交換します。

グリス交換

1台目は、これで無事修理完了です。


では、次に2台目に診断に取り掛かります。

こちらは、ゴムベルトが切れていたため動作不良を起こしていました。2台目も今後も安心してご使用になられたいとのことでしたので、その他のゴム部品も総交換します。

プーリーとピンチローラー

各所アルコール洗浄します。

フライホイールと磁気ヘッド

特にボムベルトが溶断した場合は、溶けたゴムを綺麗に取り除かないといけません。
