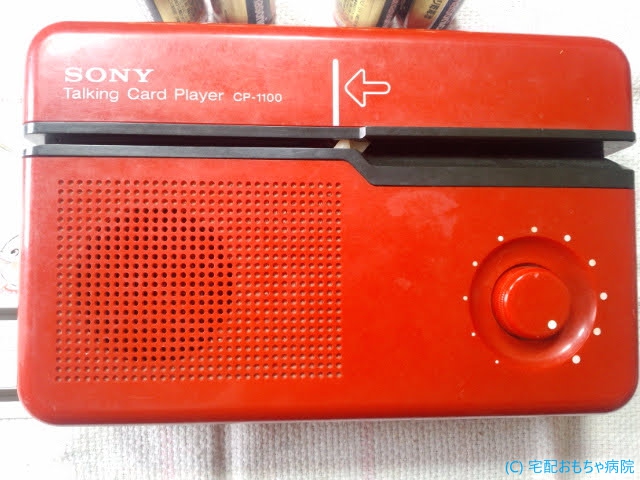

ソニートーキングカードプレーヤーCP-1100修理
カードを差し込むと自動でスライドするが、音が全くでないということで修理の依頼がありました。
届いて直ぐ再生確認したのですが、まったく音が出ていません。
ボリュームを増減させてもノイズすら出ていません。スピーカー故障の線が強いのですが、アンプ回路や断線の懸念もあります。では、早速分解して原因を探ります。
まずは、一番懸念されるスピーカーを確認します。
![](http://www.takishita.jp/toy_hospital/wp-content/uploads/2023/05/IMG_20230502_100637.jpg)
導線を外しインピーダンスを測定します。
![](http://www.takishita.jp/toy_hospital/wp-content/uploads/2023/05/IMG_20230502_100842-e1683008243270.jpg)
DC測定にはなりますが、O.Lのままですね。ボイスコイルの断線のようです。
スピーカー故障以外にも不具合はないか暫定的にスピーカーを交換接続して動作を確認します。
やはり経年のためゴム系部品が劣化しており、辛うじてカードはスライドしますが、スライドのスピードが不安定でしかもプーリーも何かに擦れているようなガサガサノイズが出ています。音量も調整すると、ガリノイズが出ていますので、ボリュームも交換してしまいます。
![](http://www.takishita.jp/toy_hospital/wp-content/uploads/2023/05/IMG_20230502_101825.jpg)
伸びきってゆるゆるになっています。
![](http://www.takishita.jp/toy_hospital/wp-content/uploads/2023/05/IMG_20230502_102134.jpg)
長年のホコリもいっぱい溜まっています。
![](http://www.takishita.jp/toy_hospital/wp-content/uploads/2023/05/交換部品.jpg)
では、粛々と作業を進めます。
![](http://www.takishita.jp/toy_hospital/wp-content/uploads/2023/05/IMG_20230502_124214.jpg)
分解し本体内部の隅々をお掃除します。
カードの挿入を検知する推知ももっさり感があるのでマイクロスイッチの接点を研摩します。
![](http://www.takishita.jp/toy_hospital/wp-content/uploads/2023/05/IMG_20230502_124702.jpg)
長年ON/OFFを繰り返し、その度にスパークしていますので、接点が黒く焦げてします。
ヤスリで表面を研摩しておきます。
![](http://www.takishita.jp/toy_hospital/wp-content/uploads/2023/05/IMG_20230502_125544.jpg)
その他の部品類も一式取り外しアルコールで拭きとり綺麗にしておきます。
![](http://www.takishita.jp/toy_hospital/wp-content/uploads/2023/05/IMG_20230502_132337.jpg)
交換用スピーカーは、筐体にすっぽりと収まらないので、台座を作成してぴったり収めます。
![](http://www.takishita.jp/toy_hospital/wp-content/uploads/2023/05/IMG_20230502_132540.jpg)
ボリュームも交換します。
ボリュームのガリノイズは、接点復活スプレーぐらいでは、一時的な改善はできますが、数日でノイズが再発しますので、ボリュームの交換が必要です。
![](http://www.takishita.jp/toy_hospital/wp-content/uploads/2023/05/IMG_20230502_133533.jpg)
磁気ヘッドのアジマス確認とカードの再生速度チェックも終え修理完了となります。
もう使えないと、諦めていて捨てようかと思っていたところ、修理を手早く行なっていただき、鮮明な音声にびっくりしました。
懐かしい思い出も蘇ってきて、私たち家族、喜んでおります。
今後は孫の成長と共に使っていきたいと思います。
ありがとうございました。
~依頼者様のご感想より~
