ソニーカードリピーターCP-55AK 磁気カード不良とゴム系部品交換
20年以上前にご自身で使用していたCP-55をお子様にもということで修理のご依頼がありました。
溝の挿入したカードが、自動でスライドせず、もちろんですが、音声の再生もできないとのことです。本体内部から、、何かの差動音はしているそうなので、モーターは可動していそうですね。
早速拝見します。
到着後、可動させてみましたが、モーターの回転音は、直ぐ分かりますが、やはり本体内部で空回りしているようです。
ゴムベルトが、はまっていないですね。切れてどっかに絡まっているのでしょう。

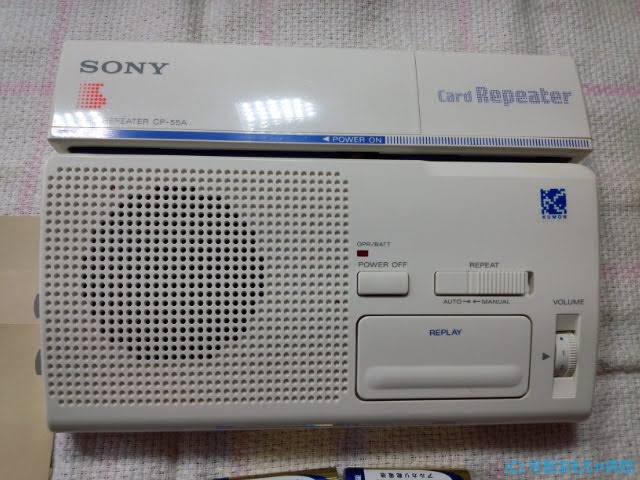

その他、本体は大事に保管されていたらしく綺麗です。
次に、機構系のモジュール裏面を確認します。
やはり、ゴムベルトが切れてモーターのプーリーに絡まっていますね。かろうじて、溶けてはいなさそうで安心しました。
まるで三つ編みのようになってました。綺麗に取り除きます。
さて、ここまでで、切れたゴムベルトは交換を行って、カードを直にスライドさせるゴムローラーの状態と磁気ヘッドも確認します。
ゴムベルトが切れていても、手でカードを押してあげると再生音が、おかしいなりにスピーカーから出ておりましたので、磁気は拾えているようでした。
問題はなさそうですね。次にゴムローラーを確認します。
目視では、表面は幾分経年で固化が進んでいますが、まだ辛うじてカードはスライドできそうかなというレベルでしたが、実際に走行テストしてみると、やはり部分的に滑っていたり、摩耗のため、カードが逆上がりしてしておりました。
表面の劣化は、一目瞭然でしたね。
そのため、ゴム系部品は、一式交換をします。
CP-55の故障あるあるで、再生音量が、小さくはなっていないので、ACカップリングコンデンサーの交換は不要そうですね。
あとは、粛々とお掃除や洗浄を行い組み上げます。
再生音量、音質、速度の確認を行い修理完了です。
今回、ご依頼のCP-55AKは、トーキングカードの7.4secをフルで録音できる機種でした。動作確認では、CP-1000やCP-1100などのトーキングカードもリピート再生できます。
補足ですが、カードプレーヤーの修理をご依頼いただく際は、皆さまにお持ちの磁気カードの同封をお願いしております。
故障や不具合の原因が、カード側にもあることがあるので、併せて診断したいためです。
今回の故障の原因は、機器側でしたが、同封の磁気カードに磁気不良があったので、ご紹介します。
ちょうど、同封のカードと同じカードを当医院でも所有しておりましたので、比較再生できました。前半が、同封いただいた磁気不良カードで、後半が、当医院在庫の正常カードです。
特に2枚目の磁気カードに雑音が出ておりました。やはり磁性体が塗布されたテープ部分も経年での劣化や温度、湿度などの変化、近くに磁石を置いてしまったなどもあろうかと思います。
そのような不具合をできるかぎり防ぐため、保管は、金属製の箱に乾燥剤を一緒に入れておくと安心ですね。注意点は、乾燥剤とカードが触れたままになると変色してしまうので、触れないように配置固定しておくといいでしょう。
早速使ってみたところ、スムーズに再生出来ました。
子供も初めて見るおもちゃに喜んでいました。
今の時代もっと進んだ技術が使われた物がたくさんあるとは思いますが、せっかくカードがあるので、一緒に遊びながら英語に触れさせてあげられたらなと思っています。
大切に、長く使っていきます。
見積、修理、発送ととても早く対応していただき、助かりました。
逐一状況をわかりやすく教えて頂けて、安心してお願いすることができました。
保管方法などのアドバイスもありがとうございました。
～ご依頼様のご感想より～
