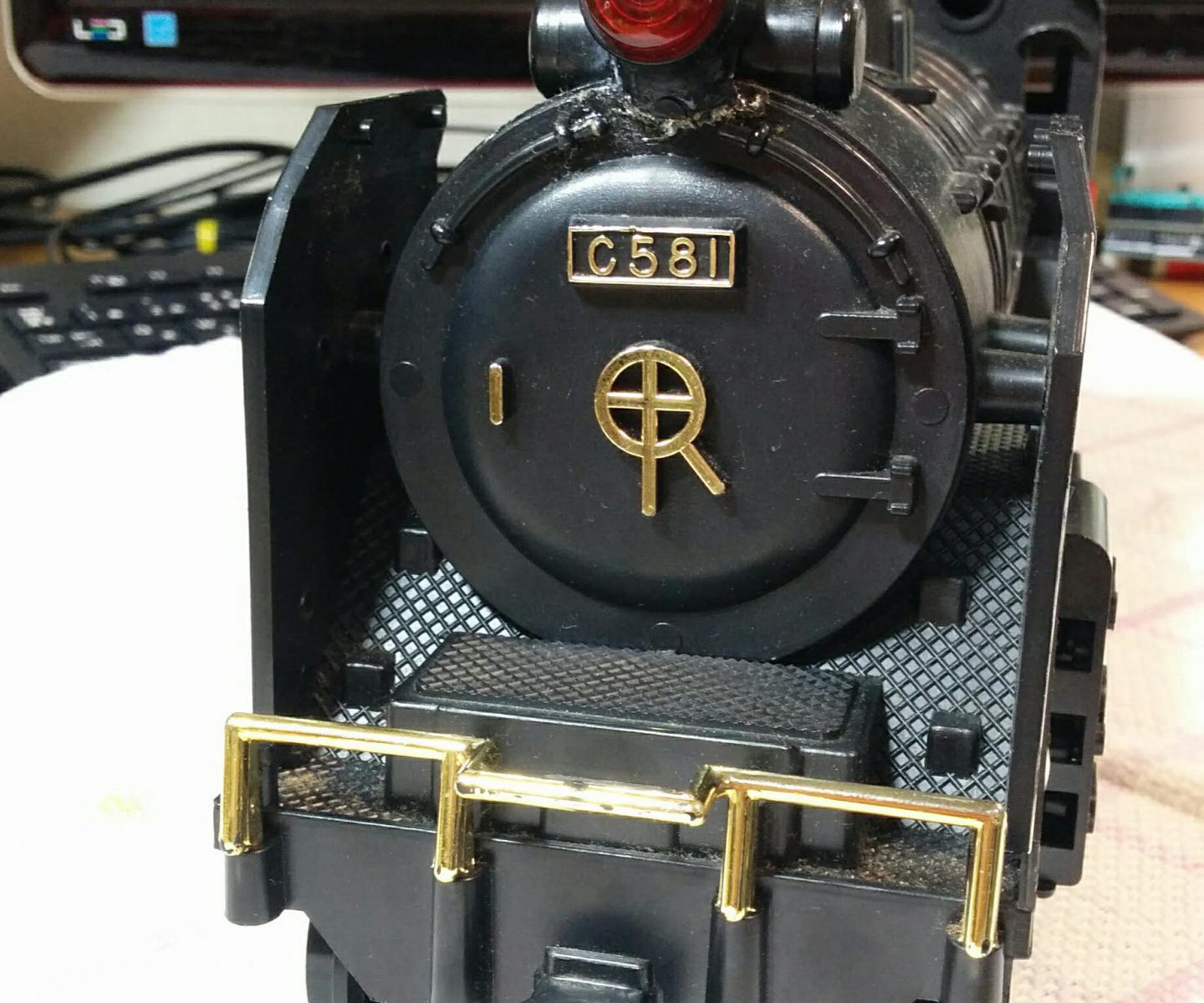

国鉄 SL蒸気機関車
ミステリー走行をするヨネザワ製 SL蒸気機関車の修理依頼です。全く動かなくなってしまったとのことです。主因は、電池からの液漏れが本体内部に広く広がり金属類をひどく浸食してしまっておりました。動かなくなってしまった原因は、判明しましたが、その他の機能にもいろいろ問題が発見されました。
- 金属類の腐食で導通の取れていない箇所を研磨で復活させます。
- 車内アナウンスの音声をレコードで再生できるのですが、針のアームが経年で曲がっておりかつ弱くなっています。
- アナウンスレコード再生終了時に開始位置まで戻る戻りバネが腐食でかなり弱っています。
- ミステリ走行用のモーター内のグリスが固着しているので清掃除去します。
全体的にかなり重症患者でほとんどのパーツが経年で劣化しています。できる限りの処理を施し機能だけでも復活を試みますが、修理箇所以外がいつ不具合をおこすかも分からないといったところです。
乾電池からの液漏れがかなり広がっているので、腐食箇所は、ルーターで研磨します。
電源スイッチ内にも浸食しているので、分解清掃研磨します。
次に社内アナウンスの再生機構の復活に着手します。
先の緑の新幹線も同じ再生機構が内蔵されております。
過去には、ぬいぐるみの音声の再生を同じレコードで実現している修理のご依頼がありました。こちらです。
再生機構もかなりの重症で、モーターのグリス固着に加え、レコードの再生機構の微調整が必要でした。
レコードの再生は、本体上部にあるアナウンススイッチを押下することで再生が開始されます。
メカニズムとしては、アームに付けてある金属のワッシャーとそれにつながる青のリード線で、再生時か否かを判別します。このアームには、戻りバネが取り付けたあり、アナウンススイッチを押下で再生開始位置まで戻されます。アナウンススイッチが押下される前までは、終了地点で待機しています。
レコード終了点には、このワッシャーに触れる金属部があり、再生終了前は青のリード線と開始点の金属は触れており、その導通を利用して走行用モーター回路のON/OFFに使用されます。つまり、ミステリー走行中は、走行用回路がONになっていますが、一旦再生が開始されると、ミステリー走行の回路がOFF（遮断）されミステリー走行停止しアナウンスが再生されます。レコードの再生が終了すると再び回路がONになりミステリー走行が再開されるという仕組みになります。この金属部分にも腐食が広がっておりますので、研磨して復活させます。
因みに、前述画像の戻りバネは、腐食した元の戻りバネの代わりに市販の戻りバネに試しに換してみたのですが、戻りバネの強度は、レコードの再生機構（モーターの回転と針圧）で計算された強さになっており、他のバネ（戻りが強い）を使用するとレコードが溝に沿って進行することができず再生できません。活かし方なく戻の腐食バネに戻しました。
次にミステリー走行用のギアボックス内のモーターも古いグリスの固着しておりましたので、除去洗浄し新しいモーター用のグリスを付加しておきます。
最後にミステリー走行のテストを行いますが、改善されません。デフギアがスリップしているようです。
正常な状態が、どうなのかが不明なのでなんともなのですが、画像中央のカシメされた軸が滑っているようです。真鍮のカシメ部分を再度打ち込むかしないといけないのですが、手持ちの工具では不可能です。そもそもこのカシメ部が滑っていることの真偽も分からないので、安易に打ち込んで後戻りできないのもいやなので、今回は接着で行こうと思います。
どうなるか半信半疑でしたが、ご依頼者様へは、その旨の了承を得て試行してみましたが、無事ミステリー走行が復活しました。
かなりの大手術で延命をしましたが、本体含め各所の状態もかなり悪いため、以前のような遊び方はできないです。大事に保管していただくようにお伝えし修理完了です。
P.S 後にギアボックスからのノイズが発生し、現在再入院中です。
昨日、退院してきた6個のおもちゃたちと無事に再会を果たすことができました。
新幹線、蒸気機関車、飛行機は、静態保存から復活を遂げた様に見違えり、 鳥の置物は、まるで魔法がかかった様にこれまで以上に 軽やかにさえずってくれるようになりました。
黒いSLと緑の新幹線、鳥の置物は特に思い出が強く大手術だった様で、 確かな技術で治療を行ってくださった滝下名医には感謝の気持ちでいっぱいです。
入院が長期に渡ってしまい、他の患者様をお待たせする形になってしまいすみません 。
また、初診時に当方が全盲視覚障がい者である旨をお話したところ、 カルテや部品代などの詳細を、本来は紙面で提示するところ、 読みやすいようにとテキストデータとしてメールに添付してお知らせしてくださった 先生のご配慮に大変感銘を受けました。
お忙しい中、終始とても丁寧に治療経過なども共有してくださり、 本当に本当にありがとうございました。
滝下名医に再び命を吹き込んでいただいたおもちゃたちを、 これからも大切にして遊んでいこうと思います。 コロナなどで大変な時期ですが、どうかこれからもお身体をご慈愛くださり、 ご活躍されることをお祈りいたします。
～ご依頼者様のご感想より～
