夢の子 ミルル クリスタルと圧電素子交換

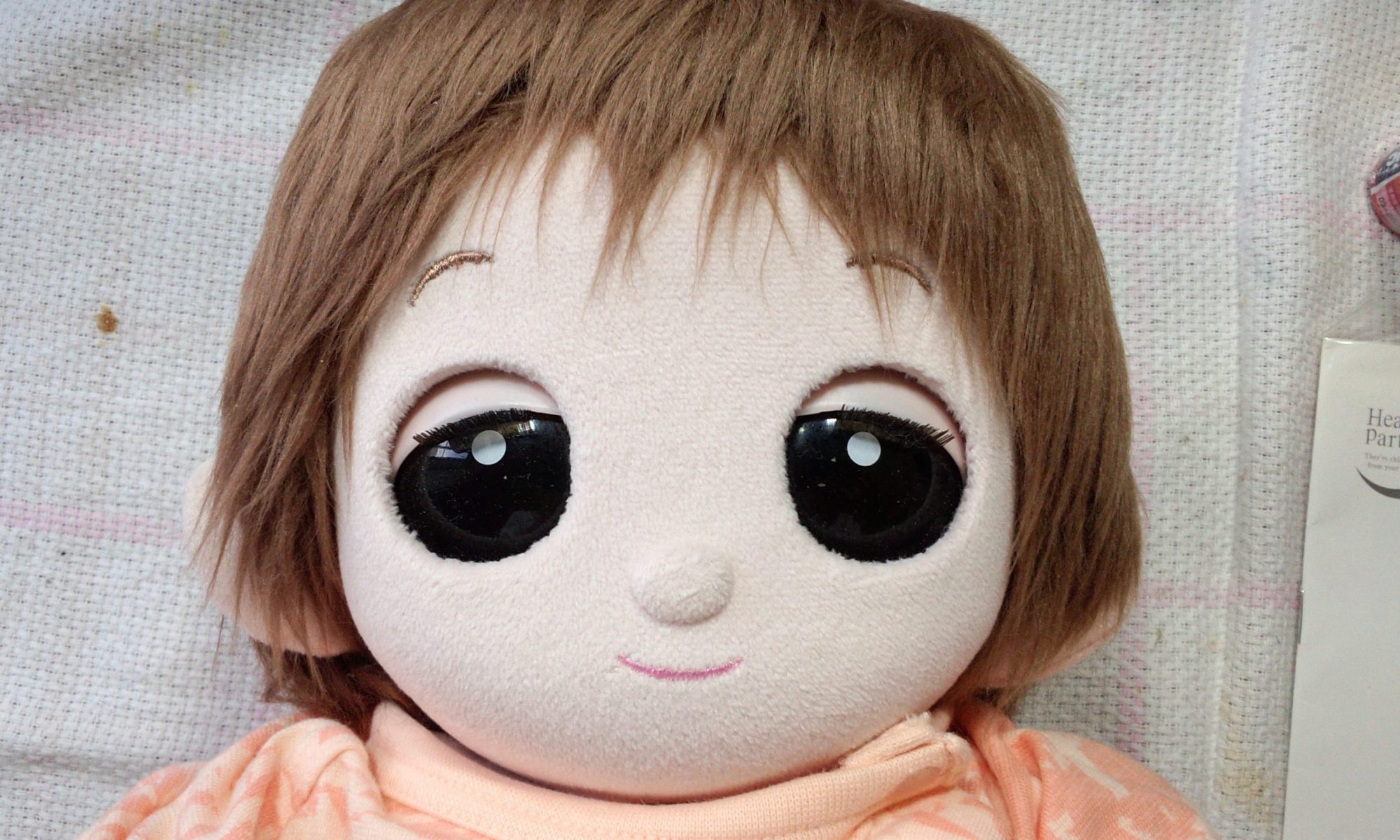

夢の子 ミルルの修理のご依頼です。

ミルルは、女の子なのですが、同じネルルちゃんよりも歌える歌が多い点と学習機能も備えているそうです。

初期設定を行い数回会話すると、全く動かなくなるとのことです。リセットや電池の交換も効果なしで、そのままひと月放置していたら、こちらの記事のユメルと同じように乾電池が空になる症状が観測されたとのことです。同じ症状であれば修理可能ではないかということでご依頼がございました。

状況確認

まず、着ているお洋服を脱がし電池での動作確認を行います。

ボタン電池残量

単二乾電池は、新品が同封されていたのですが、データバックアップ用のボタン電池は、残量ゼロでした。実は、7月下旬より2か月以上お待ちいただいておりましたので、その間、乾電池を抜いているとボタン電池も残量ゼロになりますので、しょうがないです。

さて、ボタン電池、単二乾電池とも新品を入れて起動してみると、うんともすんともでした。当初、ご相談いただいた初期設定すらも起動できなくなっておりました。

故障症状が進行しているようです。

では、ご依頼様にご承諾をいただき、頭部、本体を切開します。ユメル同様なのですが、今回のネルルは、ボタン電池でデータをバックアップするバージョンなので、大掛かりに切り開きます。

切開
結束バンド

ぬいぐるみの修理を行うとだいたい結束バンドで筐体とぬいぐるみがとめてあるのですが、細長いタイプってホームセンターなどではおいてないんですよね。私は、所属しているおもちゃ病院協会より以下をご紹介いただき修理に使用しております。

さてさて、基板や配線の状況を目視確認します。配線の断線もなく、基板端での電圧も確認できました。次にアンパンマン おしゃべりいっぱいことばずかんのタッチペンなどでも故障の多いクリスタルが基板中央に目につきます。

故障

オシロで測定しても発振していません。当初は、まだ発振できていたのだが、数か月経ち劣化も進み発振すらしなくなったようですね。

ユメル、ネルル修理の修理実績が多数ある、おもちゃドクター様の修理記事より、このクリスタルは、32.768kHzと判明しているので交換をしてみます。

無事、初期設定が起動するようになりました。このままの状態で1週間程、連日稼働をさせ動作状態と最終日には、乾電池の減りに異常がないかを確認します。

ですが、すぐお昼寝ができない不具合が見つかりました。同様に就寝もしないことになります。

お昼寝と就寝は、姿勢(傾斜)センサーと胸の圧電素子の2つで実行できます。

まず、横にすることによって、姿勢センサーが横になったことを感知し、胸の圧電素子をトントンすることで、眠くなるといった具合です。

ですが、眠ってくれません。”眠くなったわ~”というセリフすら発しません。

姿勢センサーか圧電素子に不具合がありそうです。ご依頼様にもその旨確認をしたところ、胸ではないが、以前より頭のタッチの反応が悪くなっているとのことでした。では、2つのセンサーをチェックします。まず、姿勢センサーです。

姿勢センサー

姿勢センサーは、首の根本部分に接着固定してあります。ファービー修理の時のように蓋をカパッと開くことが簡単にできないので、思い切って切り開くかどうか悩みました。誤って電極側を分解してしまうと元に戻せない可能性もあります。

ここでもネットよりおもちゃドクター様の修理記事記事を拝見させていただきました。電極のあるであろう箇所からそれた箇所に小さな穴をピンバイスで開けてそこから接点復活剤をスプレーしてみます。コロコロをさせて接点の汚れが取れることを願います。開けた穴は、カプトンテープで塞いでおきます。

接点復活剤で復活できなければ、最終手段としてセンサーの筐体を分解してお掃除してみようと考えておりましたが、センサーの反応の故障は、圧電素子側であったため姿勢センサーは、現状のメンテナンスのみとしました。

圧電素子

目視は、問題無さそうですが、胸の圧電素子を手持ちの素子を交換してみたところ、反応が見事に復活しました。感度も良好です。

ただですが、数日稼働をさせると、やはり姿勢センサーの感度が落ちてきます。やはりですが、分解メンテナンスが必要そうなのですが、元に戻せないリスクもあるので、今回は接点復活剤のスプレーまでとし、今後さらに悪化が進行した場合に最終案として分解掃除を実施しよとご依頼者様とご相談しておきました。

この状態で、1週間の動作を確認します。

  • 初期設定の可否
  • 初期設定時刻での起床、就寝動作
  • お昼寝、就寝動作
  • お歌の動作
  • 留守番モードの動作

などなど。乾電池の異常が減りもなく、無事1週間を過ごせました。

1週間を過ごすと、学習機能も働き、お歌のレパートリーも増え、当初は昭和の同様ばかりでしたが、違う歌も加わりました。

おしゃれは、足元からよ!

なんていう事もおしゃべりします。これにて無事修理完了となります。
