スカルメモリ スイッチ接触修理

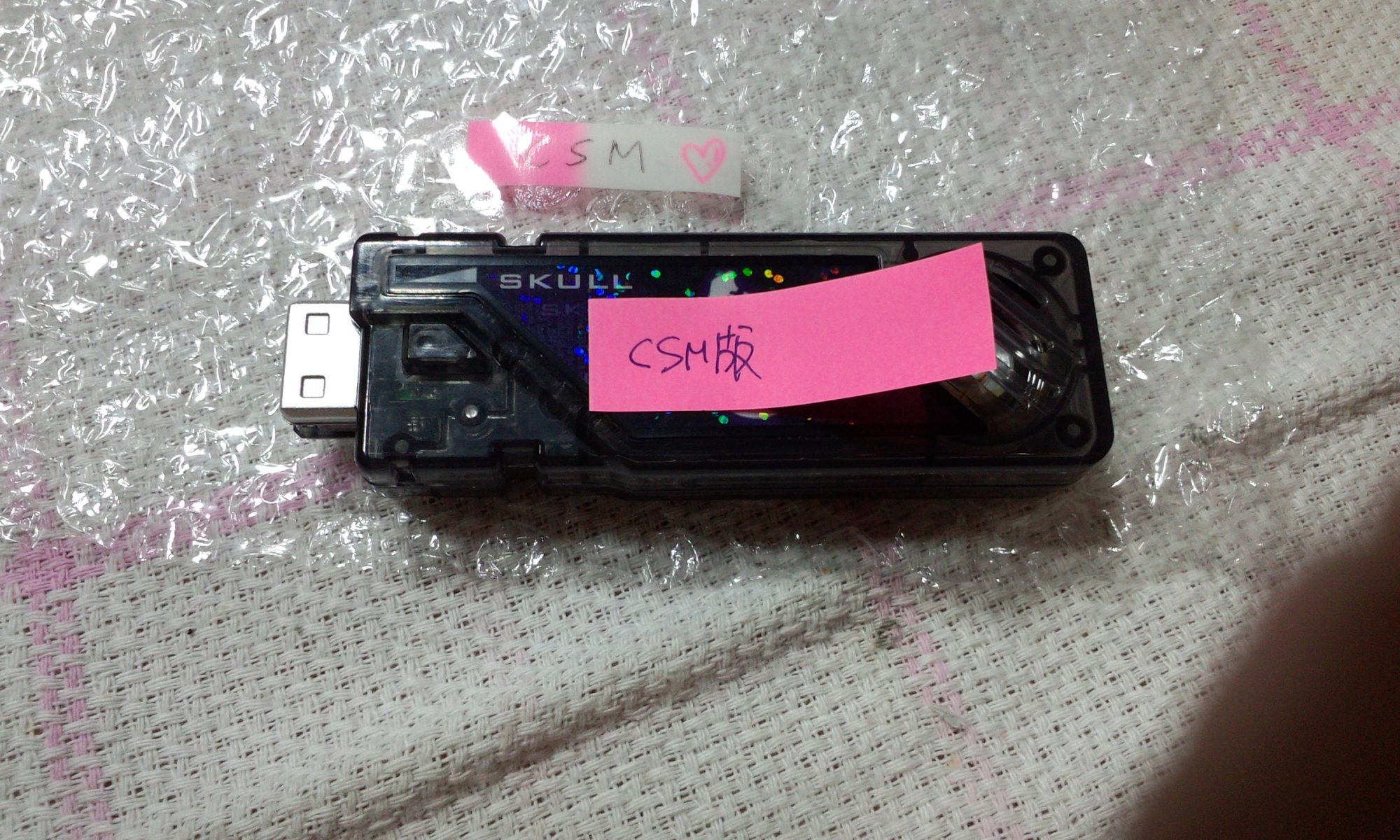

スカルメモリ CSM版

スカルメモリ スイッチ接触修理

スカルメモリという別にあるベルトに装着すると各種効果音と先頭のLEDが点灯するものです。今回のご依頼は、2点です。

  1. スピーカーの音量とDX版と同じようにしてほしい
  2. 装着時の反応が不安定

さて、まず1.についてですが、比較用としてDX版もご提示いただきました。確かに、装着時の効果音が心持ち大きいです。部品の製造誤差ともいえない有意差のようです。分解し調べてみましたが、部品や基板レベルでは不具合箇所はなさそうです。

実は、ETERNALというスカルメモリもお預かりしており、こちらの音量も小さいとのことで聞き比べてみるとやはりCSM版を同じ音量です。ですが、なんか変です。音量が小さい故障であれば、小さいなりでも若干の差があってもよさそうなのですが、ほぼ同じ音量です。

であれば、DX版の方が音量が大きくなる故障なのかもしれません、、、。分解し回路を比べてみると原因は判明しました。

DX版の制限抵抗(4.7Ω)
CSM版の制限抵抗(27Ω)
ETERNALの制限抵抗(27Ω)

DX版のチップ抵抗の表面が剥がれていますが、計測し4.7Ωであることがわかりました。ということで、スピーカーの音量差は、故障ではなく元々の製品仕様の差でした。やはりDX版といことで音量も大きくしていたのですかね。。。

次にベルトへの装着時の反応が不安定であった症状は、検知スイッチの接触不良が原因でした。画像を撮り忘れていたので、活字のみですが、接点をフラックスリムーバーで掃除をして接点回復剤を吹きスイッチを稼働させてみると、無事回復し不安定な接触も解消されました。
